UV紫外线传感器系统方案技术参数

UV紫外线传感器系统方案技术参数

一、             简介：

紫外线是位于日光高能区的不可见光线。紫外线根据波长分为:近紫外线(UVA)，远紫外线(UVB)和超短紫外线(UVC)。紫外线对人体皮肤的渗透程度是不同的。紫外线的波长愈长，对人类皮肤危害越大。长波紫外线可穿过真皮，中波则可进入真皮。过多的紫外线进入体内会对人体造成皮肤癌。UV传感器控制板能把人所处环境里紫外线强度测量出来，供人参考。

“人们早已意识到过度暴露在UV光下有害健康，对于有严重晒伤风险和潜在致命黑素瘤的人来说尤为如此，世界卫生组织（WHO）估计每年约有6万6千人死于黑素瘤和其他皮肤癌。”深圳七巧智能科技公司资深技术专家张工表示。该公司提供的UV紫外线监测模块，能够实现UV指数等级的精确测量，从而帮助人们评估阳光强度和阻止皮肤受到伤害。也能够非常容易且经济划算的集成到各种成本敏感型户外休闲产品中，例如用于运动健身的可穿戴产品、背包、自行车头盔、太阳镜、沙滩/户外设施、防晒霜包装等。

传统上，用于消费类的UV传感器采用分立式解决方案实现，通常由对UV频率范围敏感的光电二极管构成。在进入微控制器（MCU）处理之前，这些光电二极管产生的电流通过模数转换器（ADC）进行数字化。光电二极管的灵敏度波动很大，消费类应用中的可靠性使用需要对其进行校准。这些分立式UV解决方案往往依赖于复合半导体，这使得它们很难与基于CMOS的信号调节和处理电路集成。

尺寸也是可穿戴设计中的一个难题，分立器件封装占用大量空间，很难应用于可穿戴产品中。因为当人们在户外锻炼时手腕区域通常暴露于阳光下，因此运动手表和健康/健身腕带非常适合具有UV测量功能的应用。然而，由于需要在极小的“手腕”尺寸中集成先进数字信号处理和天线功能，这些可穿戴设备已经变得空间极度受限。

二、             核心芯片

UV紫外线传感器ML8511，该产品运用绝缘上覆硅(SOI)-CMOS，为业界首款模拟电压输出、无滤光器的UV传感器。由于采用了容易高整合度的SOI-CMOS技术，适合于数字及模拟电路。ML8511可与UV光量成正比输出模拟电压。由于可以输出电压，因此可以直接连接内建MCU的A/D数字/模拟转换器，无需光电转换电路。而且使用小型、薄型表面封装方式，适合于便携式设备用途。

三、             典型应用电路

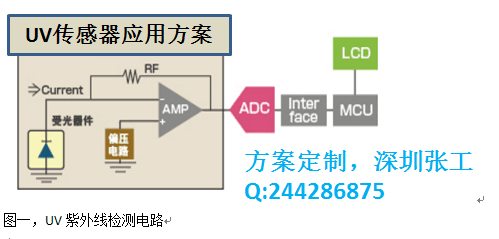

图一，UV紫外线检测电路

四、             方案特性：

1、 直观性

根据紫外线强度显示不同的警告信号。

2、 小巧性

微小型尺寸，方便集成。可以放置装饰品、婴儿车、化妆品盒等。

3、 微功耗

一节小纽扣电池就可以长期使用。

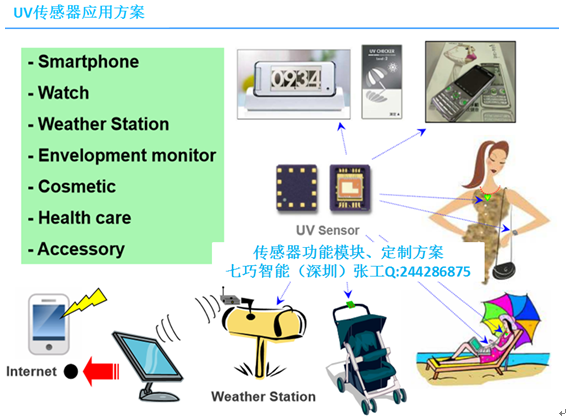

五、             典型应用：

1、 装饰品

2、 手持设备

3、 环境监测设备

4、 气象站

5、 化妆品

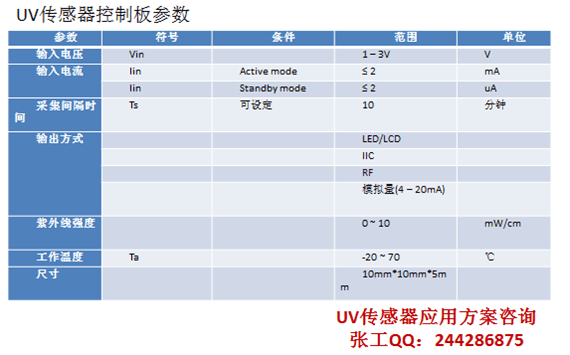

六、             规格参数：

七、             资料清单：

1、 尺寸图

2、 电气连接图

八、             后续服务：

1、 根据客户需求定制功能及尺寸。

2、 根据客户需求提供芯片。

3、 帮助客户做产品开发。
