UV紫外线传感器应用系统方案对比

UV紫外线传感器应用系统方案对比

引言：

皮肤癌已成为日益增长的人类健康问题。在过去的30年中，患有皮肤癌的人数已经超过患有其它类型癌症人数的总和。在美国，皮肤癌已经成为癌症的*常见形式，每年有超过350万的病例被确诊。因此，人们变得开始越来越关心去测量他们受到的紫外线（UV）辐射量，更确切的说，大多数人认为UV是造成皮肤癌肿瘤形成的原因。

　预防性措施（例如UV指数）有益于公共健康，当人们在到达不健康的UV照射等级时提供早期报警。可穿戴设备和智能手机能够主动提供便捷的方法去使用UV数值指示，用它确认一个人能够在没有户外保护措施（例如，使用防晒霜、太阳镜、帽子和其它防护衣服）的阳光下停留多长时间。由于可穿戴设备和智能手机都可以长时间储存数据，因此消费者可以使用这些设备确定其累积的紫外线照射量，比如说当人在日光浴、运动或户外工作时。UV照射测量能够为可能受到晒伤风险人们提供至关重要的信息，尤其是长期UV照射累积而引起晒伤时。

另外解决强紫外线照射带来的严重健康问题，能够确认来自白天受到的深度紫外线的照射，提供舒适和便利的评估依据。假设在户外探险之前有时会忘记采用防晒措施，或者当他们初来乍到时可能没有意识到阳光射线的强度，从而容易受到晒伤。能够通知用户环境UV辐射强度的可穿戴设备可以帮助用户避免意外晒伤所带来的不适和危险。

基于SI1132的紫外线指数检测方案：

Si1132传感器在一个很小的 2 mm x 2 mm 的透明 QFN 封装中集成了多个二极管、一个模拟数字转换器、一个信号处理器和一个数字 I2C 控制接口。此款 UV 指数和环境光传感器通过测量 UV 日照，使得健身腕/臂带、智能手表和智能手机脱颖而出。消费者可获益于在当前的 UV 照射有害时收到警告，或判定在锻炼中累加的 UV 照射。这种测量对面临晒伤高风险的人群或担忧过度曝晒的任何人极为有用。

该低功耗传感器的待机电流低于 500 nA，确保较长的电池寿命，每秒一次的实时 UV 指数测量的电流平均耗值低至 1.2 uA。集成的环境光传感器能够在混合光下进行精确的光等级监控，其自动背光控制可用于改善终端用户视觉体验和减少背光灯耗能。

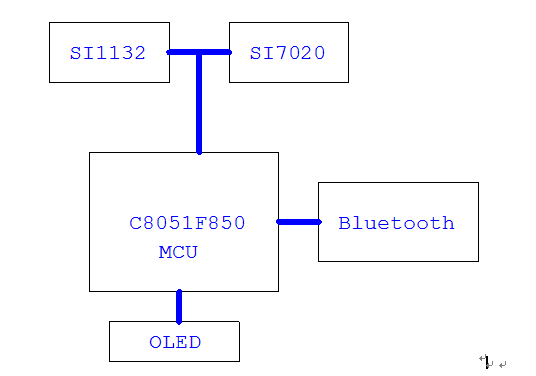

图1：基于SI1132的紫外线指数检测方案

专家点评：

深圳七巧智能科技资深专家张工表示，该方案适合于智能手机、手表、装饰用品、游戏等便携式机器中，用于检测紫外线的强度。整体来说还是很不错的，只是面对消费电子这个对成本极其敏感的市场，尤其是中国这个对性价比要求极高的用户群体。该方案的成本偏高，性价比不占优势。

基于ML8511的紫外线检测系统方案：

UV传感器ML8511运用绝缘上覆硅(SOI)-CMOS，为业界首款模拟电压输出、无滤光器的UV传感器。由于采用了容易高整合度的SOI-CMOS技术，适合于数字及模拟电路。ML8511可与UV光量成正比输出模拟电压。由于可以输出电压，因此可以直接连接内建MCU的A/D数字/模拟转换器，无需光电转换电路。而且使用小型、薄型表面封装方式，适合于所有可穿戴设备应用，其典型应用如下图所示。

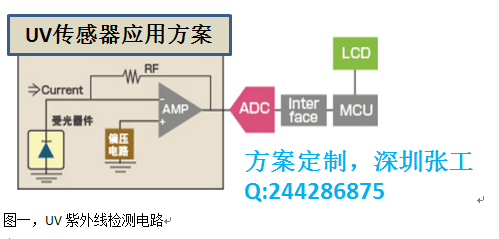

基于ML8511的紫外线检测典型应用电路

目前中国市场业内大都采用的是基于该芯片的紫外线检测方案。不仅可以根据紫外线强度显示不同的警告信号，而且尺寸特别小巧，方便集成。可以放置装饰品、婴儿车、化妆品盒等。在功耗方面也非常有优势，一节小纽扣电池就可以长期使用。

典型应用：

1、 装饰品

2、 手持设备

3、 环境监测设备

4、 气象站

5、 化妆品
