商务中心
发布求购
排名推广分子量、分子量分布是高分子材料*基本的结构参数之一。高分子材料的许多性能与分子量、分子量分布有关：优良性能（抗张、冲击、高弹性）是分子量大带来的，但分子量太大则影响加工性能（流变性能、溶液性能、加工性能等）。
高聚物分子量的特点：
（1）分子量在103-107之间；
（2）分子量不均一，具有多分散性。
高聚物具有相同的化学组成，是由聚合度不等的同系物的混合物组成，所以高聚物的分子量只有统计的意义。
用实验方法测定的分子量只是统计平均值，若要确切描述高聚物分子量，除了给出统计平均值外，还应给出试样的分子量分布。
高聚物的分子量有数均分子量Mn（按分子数的统计平均）、重均分子量Mw（按重量的统计平均）、Z均分子量Mz（按Z量统计平均）、粘均分子量Mƞ（用溶液粘度法测得的平均分子量）。这几种分子量统计平均值之间的关系为：Mn＜Mƞ＜Mw＜Mz。称为多分散系数，用来表征分散程度。α越大，说明分子量越分散，α=1，说明分子量呈单分散（一样大）。
分子量的测试有下表中的方法：
|
类型 |
方法 |
适用范围 |
分子量意义 |
类型 |
|
化学法 |
端基分析法 |
3×104以下 |
数均Mn |
绝对 |
|
热力学法 |
冰点降低法 |
5×103以下 |
数均Mn |
相对 |
|
沸点升高法 |
3×104以下 |
数均Mn |
相对 |
|
|
气相渗透法 |
3×104以下 |
数均Mn |
相对 |
|
|
膜渗透法 |
2×104-1×106 |
数均Mn |
绝对 |
|
|
光学法 |
光散射法 |
1×104-1×107 |
重均Mw |
相对 |
|
动力学法 |
超速离心沉降平衡法 |
1×104-1×106 |
重均Mw、Z均Mz |
相对 |
|
粘度法 |
1×104-1×107 |
粘均Mƞ |
相对 |
|
|
色谱法 |
凝胶渗透色谱法（GPC） |
1×103-1×107 |
各种平均 |
相对 |

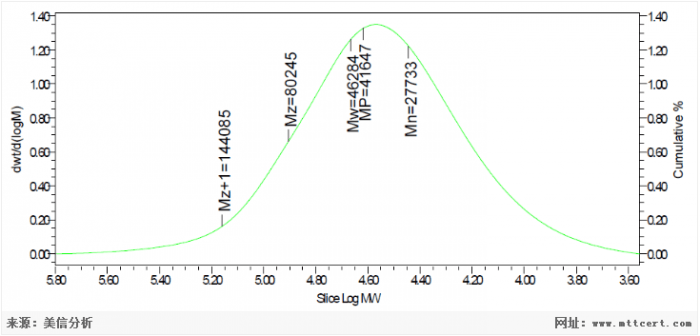

由于凝胶色谱法测定周期短、操作简便、数据可靠、重复性好等优点得到了广泛应用。下图是用凝胶色谱法测定的PC/ABS塑料分子量分布图，使用常用的四氢呋喃溶剂溶塑料：
测试扫出来的谱图，直接得到四中分子量结果：Mz，Mƞ，Mw，Mp，选择自己需要得到结果既可以。
MTT是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室，网址：www.mttcert.com，联系电话：400-850-4050。
