电流传感器有多种类型，如霍尔传感器、电子式互感器、磁通门电流传感器等。目前电流传感器多是以电磁耦合为基本工作原理的，而磁通门电流传感器是一种是以磁通门技术为基本原理，加上闭环控制在电子电路中的应用，

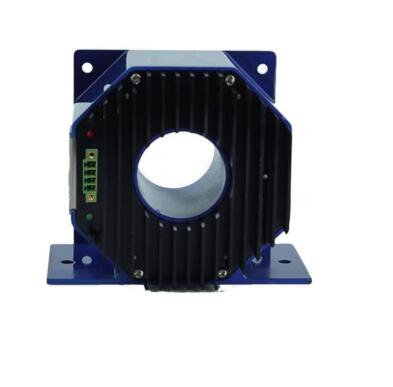

磁通门传感器是利用被测磁场中高导磁率磁芯在交变磁场的饱和激励下，其磁感应强度与磁场强度的非线性关系来测量弱磁场的。这种物理现象对被测环境磁场来说好像是一道“门”，通过这道“门”，相应的磁通量即被调制，并产生感应电动势。利用这种现象来测量电流所产生的磁场，从而间接的达到测量电流的目的。目前磁通门技术是高性能电流传感器##的解决方案，江苏中霍传感科技是国内*早进行这方面研究的企业，其研制的同时基于磁调制和磁平衡原理的CHCS-ITH系列零磁通电流传感器在市场上已经得到了非常好应用。下面简单介绍一下这款CHCS-ITH-600S产品。
电气性能：
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
原边额定电流 |
IPN |
/ |
±600 |
Adc |
|
原边过载电流 |
IPM |
/ |
±1000 |
Adc |
|
工作电压 |
Vc |
/ |
±14-±16 |
V |
|
功耗电流 |
IPwr |
原边额定电流 |
IS±30 |
mA |
|
电流变比 |
KN |
输入：输出 |
1500:1 |
/ |
|
额定输出电流 |
ISN |
原边额定电流 |
±400 |
mA |
|
测量电阻 |
RM |
见图 1 |
0-25 |
Ω |
动态参数：
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
比差 |
XG |
输入交流50Hz/60 Hz AC 输入，25±10℃ |
100 |
ppm |
|
角差 |
XPe |
100 |
ppm |
|
|
线性度 |
εL |
/ |
2 |
ppm |
|
温度稳定性 |
TC |
/ |
0.1 |
ppm/K |
|
时间稳定性 |
TT |
/ |
0.2 |
ppm/month |
|
供电抗干扰 |
TV |
/ |
1 |
ppm/V |
|
精 确 度 |
XG |
直流/全温度范围 |
0.01 |
% |
|
零点失调电流 |
Io |
@25℃ |
2 |
ppm |
|
纹波电流 |
In |
DC-10Hz |
0.5 |
ppm |
|
动态响应时间 |
tr |
di/dt=100A/us，上升至 90% IPN |
1 |
us |
|
电流变化率 |
di/d |
/ |
100 |
A/us |
|
频带宽度(- 3 dB) |
F |
/ |
0-300 |
kHz |
|
零点失调电流 |
IoT |
全温度范围 |
±10 |
uA |
安全特性
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
|
隔离电压 |
原、副边之间 |
Vd |
50Hz,1min |
5.0 |
KV |
|
瞬态隔离耐压 |
原、副边之间 |
Vw |
50us |
10 |
KV |
|
隔离电压 |
副边对外壳 |
Vd |
50Hz,1min |
5.0 |
KV |
|
输出阻抗 |
500Vdc |
Ro |
/ |
10 |
MΩ |
|
爬电距离 |
原边与外壳之间 |
dCP |
/ |
/ |
mm |
|
电气间隙距离 |
原边与外壳之间 |
dCI |
/ |
/ |
mm |
|
相比漏电起痕指数 |
CTI |
IEC-60112 |
600 |
V |
|

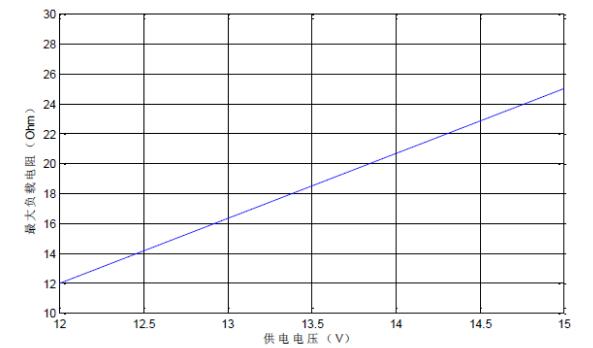

图 1 IPM，*大负载 RM 与供电电压关系曲线
CHCS-ITH-600S的高线性度使其可以用于除实验室以外的更多的领域,包括传统的工业测试设备、医疗设备(如MRI、质子疗法等)、精密电机控制器和计量。
