plc远程控制设备 完成实时数据传输和设备控制

前言

在现代工业自动化中，PLC远程控制功能越来越重要，尤其是在设备分布广泛或环境复杂的场景中。通过达泰无线通信技术，可以实现PLC的远程控制，显著提高生产效率和运维便捷性。本文将详细介绍基于达泰无线模块的PLC远程控制设置方法。

以达泰 DTD418MB 实现组态王对罗克韦尔 AB820 PLC 的远程无线控制为例。

一、产品介绍

DTD418M 达泰欧美系PLC无线通讯终端，采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MIMO 技术，使无线可靠传输距离达到1KM范围内均可使用。适用于西门子、施耐德、AB、ABB等欧美系PLC品牌。

DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点（ PTP）和点对多点（ PTMP ）的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

二、产品选型

声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。

三、硬件连接

1. 将上位机与 DTD418MB 通过通讯线连接，一端接入 DTD418MB 的 RJ45 接口，另一端接入上位机的 RJ45 接口；
2. 同样，用通讯线将 PLC 与 DTD418MB 连接，一端接入 DTD418MB 的 RJ45 接口，另一端接入 AB820 的 RJ45 接口。

四、组态王配置

1. 创建一个工程，输入名称，点击是
2. 添加2台PLC，以及相关协议

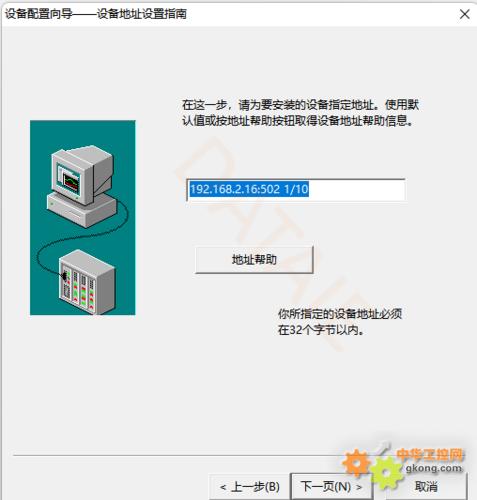

3. 设置AB820的地址

设备地址格式：192.168.2.16是PLC地址；502默认端口号；1是单位ID；10是超时时间。

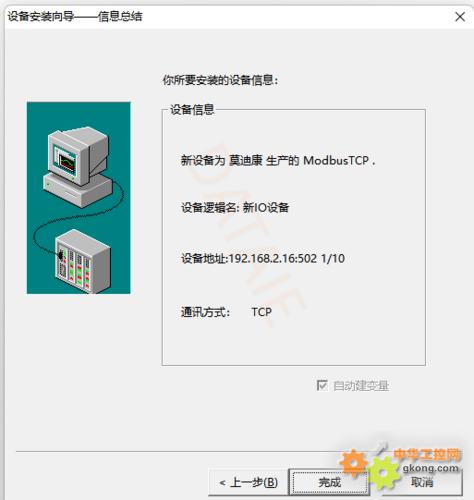

1. 通讯参数设置（选择默认）

另外一台PLC（192.168.2.17）配置方式相同。

五、组态界面配置

1. 数据词典—定义变量

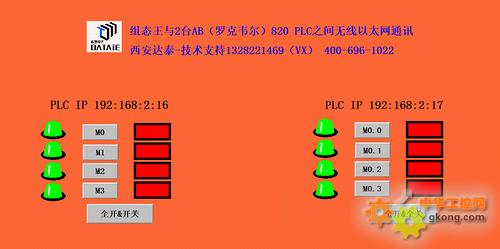

2. 画面—创建一个新画面

1. 变量的关联

六、PLC程序的下载

1. 新建工程，并如下图所示

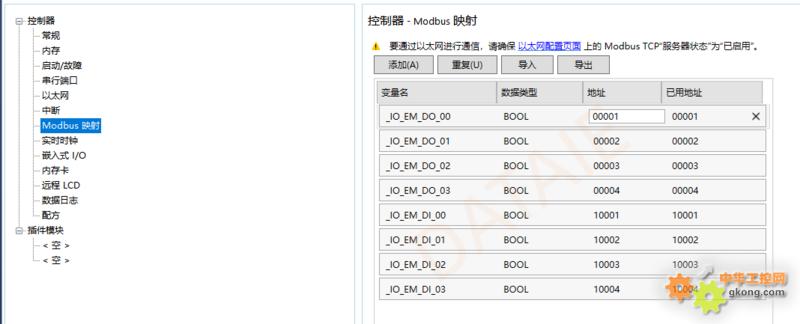

1. 控制器-Modbus映射

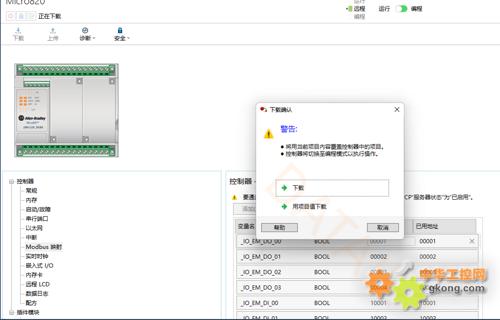

1. 下载程序到CPU

七、测试方法

1. 组态王的指示灯可以实时监测PLC的输入点状态
2. 组态王的按钮可以控制PLC的输出点

八、PLC远程控制实现

1. 数据监控：通过组态软件实时读取PLC的输入输出状态、传感器数据等，并在触摸屏或PC端显示。
2. 远程控制：在组态软件中设置控制按钮或指令，通过无线网络向PLC发送控制信号，实现远程启停、参数调整等功能。

九、核心优势

PLC远程控制方案在设置过程中无需更改网络参数和原有程序，即可实现稳定的无线通讯。该方案支持多台PLC接入，适用于分散设备控制、远距离监控等场景。达泰无线模块具有全数字无线加密传输、不插卡无运行费用、即插即用等优势，为PLC远程控制提供了可靠、智能的解决方案。
