PT-3D-J三相调节型阀门电装模块

 PT-3D-J三相调节型阀门电装模块

PT-3D-J三相调节型模块

PK-3D-J, PT-3D-J PT-2D-J

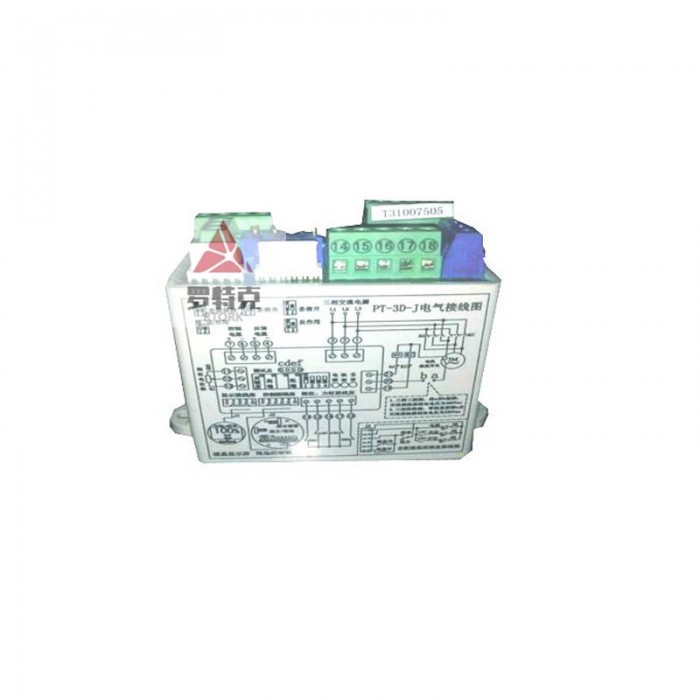

PT-3D-J型控制模块尺寸很小，它以AC380V三相交流电作为电源，接受来自PLC、DCS系统或其它控制器的DC4~20mA信号，配接控制电机正、反转的小型三相交流接触器，控制执行器进行阀位调节，适用于不频繁动作的场合。PT-3C-R型控制模块采用先进的混合集成电路，包含完整的保护功能。

一、主要技术特点
  ·输入电压范围：AC340V～420V。
  ·三相三线制、三相四线制均适用。
  ·可自动校正三相电源的相序而正确执行对阀门的开、关控制，用户可随意接入电动执行器的三相电源。
·输入/输出信号通道均经过光电隔离（可承受2000V浪涌电压）。
  ·位置反馈4～20mA信号负载电阻：50Ω～700Ω,精度：0.5%；三电位器调节技术可一次调好4～20mA反馈信号，大大简化调节过程。
  ·正作用/反作用选择通过模块上的拨码开关完成。
  ·可检测三相电源的缺相。当电源缺相时，LED灯点亮报警，自动禁止执行器的一切电动操作，直到电源三相供电正常为止。
  ·若输入信号丢失，执行器将根据用户事先在模块上的拨码选择使阀门保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置。
  ·工作温度范围：-20℃～+65℃。
二、位置电位器
    位置电位器的阻值应≥1KΩ
三、使用方法
1、接线与拨码选择
 ·严格按图1所示完成模块与小型交流接触器、执行器的接线；若电机无温度开关引出线，则应将模块上的此两接线端短接。
 ·用万用表检查模块与交流接触器、电机连线，确保无短路现象。
 ·将阀位反馈输出、控制信号输入按图1接线。
·1·
 ·“正作用、反作用”选择，“输入信号”丢失后执行器动作方式的选择，由用户根据现场要求按照图1所示通过拨码开关选定。（“正作用、反作用”不能同时拨为有效）

 ·以上连线检查无误后，接入380V电源线。
2、调试
 ·先通过执行器上的手轮将执行器动到全行程的中间位置。
 ·接通AC380V电源，此时电源指示灯点亮，将控制开关切换至“现场”位置。按下“关”按钮，此时执行器应向关方向动作；按下“开”按钮，此时执行器应向开方向动作；放手后执行器应停止动作；若执行器开关方向相反，应将接电机的任意两根线互换一下接好。
 ·正作用时位置反馈4～20mA信号调节。将执行器动作到关位，调节“调零”电位器，使两测试点的电压差约为零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将执行器动作到开位，调节“20mA”电位器使输出信号为20mA。上述调节只需一次即可完成。注意：当阀位由关到开时，阀位电位器中心抽头对地GND电压的值应由小到大变化。
·1·
 ·反作用时位置反馈20 mA（0%）～4mA（100%）的调节：将执行器动作到开位，调节“调零”电位器，使

两测试点的电压差约为零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将执行器动作到关位，调节
“20mA”电位器使输出信号为20mA。上述调节只需一次即可完。
