产品型号
DQF-50,DQF-20,DQF-25,DQF-32,DQF-40,DQF-65,DQF-80,DQF-100,DQF-125,DQF-150,DQF-200

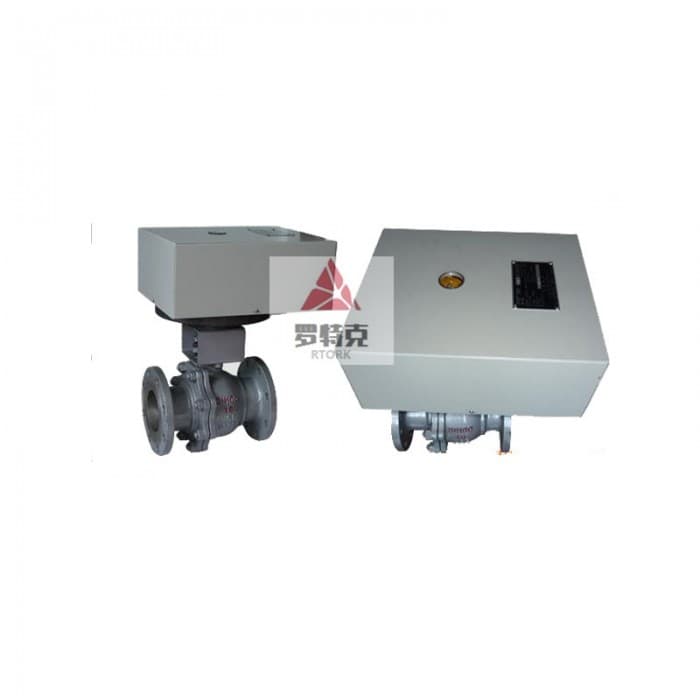

DQF电动球阀由O型球阀组件和DRQJ系列电动执行机构组成。以220V电源为动力，采用优质可逆伺服电机作为动力源，通过减速机构带动输出轴，使电动执行机构输出正反转力矩，以实现阀门的开启和关闭。产品主要用于水泥厂生料均化库库底充气卸料系统，和使用电磁阀相比具有以下优点
1、使用寿命长，价格低廉。
2、接线方便，直观。
3、运转灵活、可靠、平稳,基本无噪音。
4、流道通畅（阀全开时接近直管），流阻小。
5、配备位置反馈输出。
6、体积小、重量轻，安装方便。
主要技术参数
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||||
|
压力等级 |
PN16 |
||||||||||||||
|
使用温度 |
-20～160℃ |
||||||||||||||
|
阀体材料 |
HT200、ZG25 |
||||||||||||||
|
阀芯材料 |
ZG25镀铬、ZG1Cr18Ni9 |
||||||||||||||
|
阀座材料 |
F46 |
||||||||||||||
|
行程 |
90° |
||||||||||||||
|
全行程时间 |
4秒 |
||||||||||||||
|
泄漏等级 |
III（阀额定容量0.1%） |
||||||||||||||
|
执行机构 |
DRQ-1 |
DRQ-2 |
DRQ-3 |
DRQ-4 |
DRQ-5 |
||||||||||
|
功耗 |
15W |
25W |
60W |
90W |
120W |
||||||||||
|
电源 |
220V.AC |
||||||||||||||
|
法兰标准 |
JB/T79.1-94（JB78-59） |
||||||||||||||
|
公称通径 |
L |
ΦD |
H |
H1 |
重量（kg） |
||||||||||
|
25 |
160 |
173 |
418 |
58 |
12 |
||||||||||
|
32 |
165 |
173 |
428 |
68 |
16 |
||||||||||
|
40 |
180 |
173 |
433 |
73 |
18 |
||||||||||
|
50 |
202 |
173 |
440 |
80 |
20 |
||||||||||
|
65 |
220 |
203 |
509 |
90 |
24 |
||||||||||
|
80 |
240 |
203 |
517 |
98 |
30 |
||||||||||
|
100 |
305 |
203 |
584 |
108 |
38 |
||||||||||
|
125 |
356 |
203 |
607 |
123 |
49 |
||||||||||
|
150 |
394 |
203 |
683 |
140 |
62 |
||||||||||
