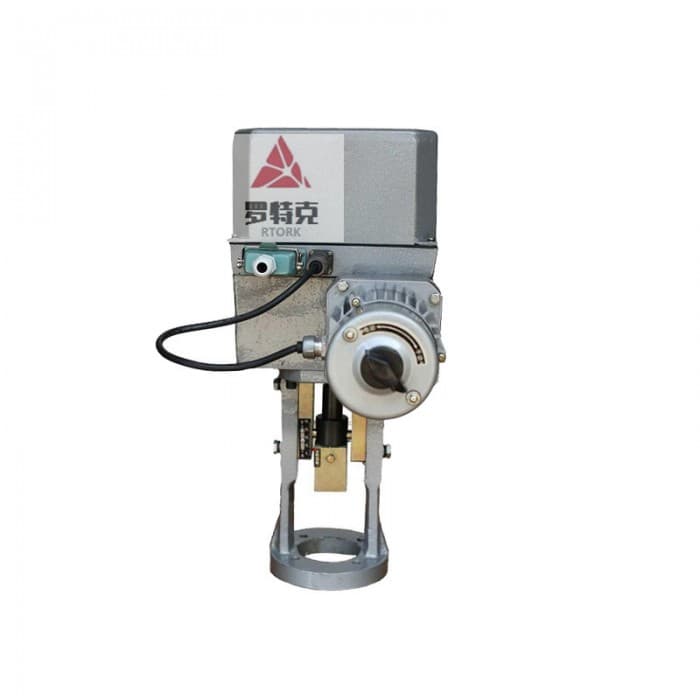

ZKJ-410角行程电动执行机构

ZKJ-210，ZKJ-310，ZKJ-410，ZKJ-510，ZKJ-610，ZKJ-710

DKJ-210EX DKJ-310EX DKJ-410EX DKJ-510EX DKJ-610EX

DKJ-2100W,DKJ-3100W,DKJ-4100W ,DKJ-5100W DKJ-6100AW DKJ-6100W DKJ-7100W

电动执行器工作原理简述如下：

1、交流伺服电动机

我厂生产的角行程电动执行机构，由单相伺服电动驱动（DKJ610亦可用三相电机驱 动），该系列的单相伺服电机有杠杆制动式和电磁制动式二种可供用户选用。

电磁制动式电机增大了力矩,降低工作电流,提高制动能力，互换性好。

当就地手操时,只要将电动机上手端部的旋钮切到“手动”位置，即可使制动盘和制 轮脱开,进行就地手动操作执行机构上的手轮。

2、减速器

减速器是将高转速、小转矩的电动机输出功率转变成低转速、大转矩的执行机构输出 轴动率的减速传动机构。本减速器系属圆柱齿轮与少齿差行星齿轮减速器的混合机构。

ZPE-伺服放大器 SD-单相伺服电动机 DFD-n、m型操作器 SFD-S型操作器 WF-S-位置发送器 J-磁箱

ZPE-2001型配单相交流电动机 G-阀门装置
