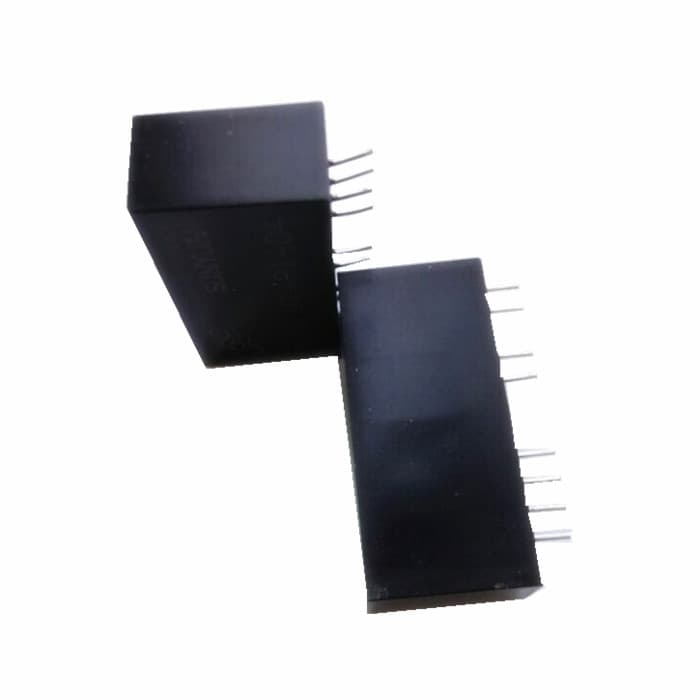

0-5V电量信号放大器IRT

普通会员
  • 产品/服务:

    型 号:DIN-U2-P1-O1

    品 牌:IRT

    单 价:6.40元/pcs
    供货总量:100000000 pcs 最小起订量:1 pcs
    有效期至:2020-11-18 最后更新:2019-03-13
    发货期限:自买家付款之日起 3 天内发货
产品详情
产品特点:

0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换

辅助电源:5V,12V,15V,24VDC等单电源供电方式

工业级温度范围: -20 ~ +70

精度等级:0.1级、0.2级、0.5级,全量程内非线性度<0.2%

辅助电源、模拟量输入与输出之间:3000VDC 三隔离

具有较强的抗EMC电磁干扰和高频信号空间干扰特性

可外接多圈电位器进行调节零点和增益、满度校准

低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装

IRT系列模拟量光电隔离放大器变送器采用了线性光电耦合的低成本方案,主要用于对EMC(电磁干扰)有特殊要求的场合。IC的零点和增益、满度可通过外接多圈电位器进行调节校准,方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品广泛应用在电力运行安全监控、PLC、DCS、FCS、变频器、仪器仪表、医疗设备、工业自动化等需要电量隔离采集测控的行业。

典型应用:

直流电流 / 电压信号的隔离、转换及放大

PLC/PCC/DCS及仪器仪表与传感器信号收发

信号远程无失真传输

模拟信号地线干扰抑制及数据隔离、采集

4-20mA(0-20mA)/0-5V等信号的隔离及变换

电力监控、医疗设备隔离安全栅

工业现场信号隔离及长线传输

传感器4-20mA模拟信号一进二出、二进二出隔离、放大、转换功能实现

产品型号及定义

IRT   U(A)  -  P  -  O

输入电压(V)   或      电流信号(mA)值

U1:0-5V            A1:0—1mA

U2:0-10V           A2: 0—10mA

U3:0-75mV          A3: 0—20mA

U5:0-±5V          A5:0—±1mA

U6:0-±10V         A6: 0—±10mA

U7:0-±100mV       A7: 0—±20mA

U8:用户自定义      A8: 用户自定义

辅助电源

P1:DC24V   P2:DC12V

P3:DC5V    P4:DC15V    P5:用户自定义

输出信号

O1:4-20mA  O2:0-20mA    O4:0-5V   O5:0-10V

O6:1-5V    O7: 0-±5V   O8: 0-±10V    O9: -20-+20mA

产品列举:

1: 信号输入:0-5V; 信号输出:0-5V; 辅助电源:24V

型号:IRT-U1-P1-O4

1)电流输出型产品引脚描述:单列直插12脚(SIP 12)封装

1

2

3

4

5

6

7

8

9

10

11

12

信号

输入

Sin+

信号输入

GND

空脚

辅助电源

PW+

辅助电源

PW-

空脚

信号输出

Io+

零点调节端或

(空脚)

增益调节

Adj

增益调节

Adj

零点调节端或

(空脚)

信号输出

Io-

2)电压输出型产品引脚描述:单列直插12脚(SIP 12)封装

1

2

3

4

5

6

7

8

9

10

11

12

信号

输入

Sin+

信号输入

GND

空脚

辅助电源

PW+

辅助电源

PW+

空脚

空脚

信号输出

GND1

增益调节

Adj

增益调节

Adj

信号输出

Vo+

空脚












 干扰噪声的耦合途径:

外部干扰源产生的噪声之所民会影响到检测系统的正常工作,是因为噪声经由某种传播径被耦合到了检测系统之中。因些抑制干扰噪声可采取以下3种方法:

(1)       消除或消引干扰源;

(2)       切断干扰耦合途径(导线的传导和空间的辐射)

(3)       降低电磁感装置的敏感性(AD/DA转换器,信号放大器等)

在各种干扰噪声的耦合途径中,场耦合是最普遍的耦合方式 ,也是最难于计算的一种耦合方式.通常,载有时变电流的电路总要向外发射电场和磁场,其强度可以利用麦克斯志方程计算.从理论上来说,给定发射源电流的特性.并给定敏感接收电路及与其相遇合的电路结构,利用麦克斯韦议程可以计算出接收电路各部分的感生电压和电流.但是实际上,即使是在简单的情况下,边界条件往往是非常复杂的,为了把实际问题转换为可以求解的问题,总要进行一些粗略的简化.




智能处理器在测量中的应用使现代电子信息系统产生了极大的飞跃,极大地提高了系统的信息处理能力.例如,计算机数据采集系统智能数据采集系统及虚拟设备技术等都是计算机技术在测量系统中应用的结果.测量数据的微机处理.不仅可以对信号进行分析判断推理,产生控制量,还可以用数字图表显示测量结果.如果在微机中采用多媒体技术,可以使测量结果的显示更逼真.

现代电子信息系统是用来感知被测信号的,被测信号在经系统的加工和处理之后以不同的形式在系统的输出端输出.系统的输出信号应该真实地反映原始被感知信号,这样的测量过程被称为”精确测量“或“不朱真测量”。信号调理是现代电子系统信息链(感知-调理-传输-后处理)中实现“不失真测量”的关键环节

干扰辐射场的波长为X,则在小于X(2X)的距离为,电路之间经由场的耦合过程要通过分别考虑电场耦合和磁场耦合来进行计算.在检测电路内部,电场耦合通过导线之间的分布电容来计算,磁场耦合通过导线之间的互感来计算.因为频率为30MHZ的辐射场的波长为10M,而检测电路内部导线之间的距离通常几厘米或理短,要根据具体情况进行分析判断。在距离干扰源X(2X)的条件一般是可以满足的.对于设备外部的干扰 源.要根据具体情况进分板判断.在距离干扰源X(2X)以上的地方,由于主导耦合方式 是辐射电磁场,所以检测装置之外的射频噪声耦合到检测电路 主要通过磁场耦合方式.

附了场耦合方式外,常见的干扰噪声耦合方式还有传导耦合与公共阻抗耦合方式.此外,检测电路的共电电源也有可能将工频电网上的各种噪声耦合到检测电路中.
