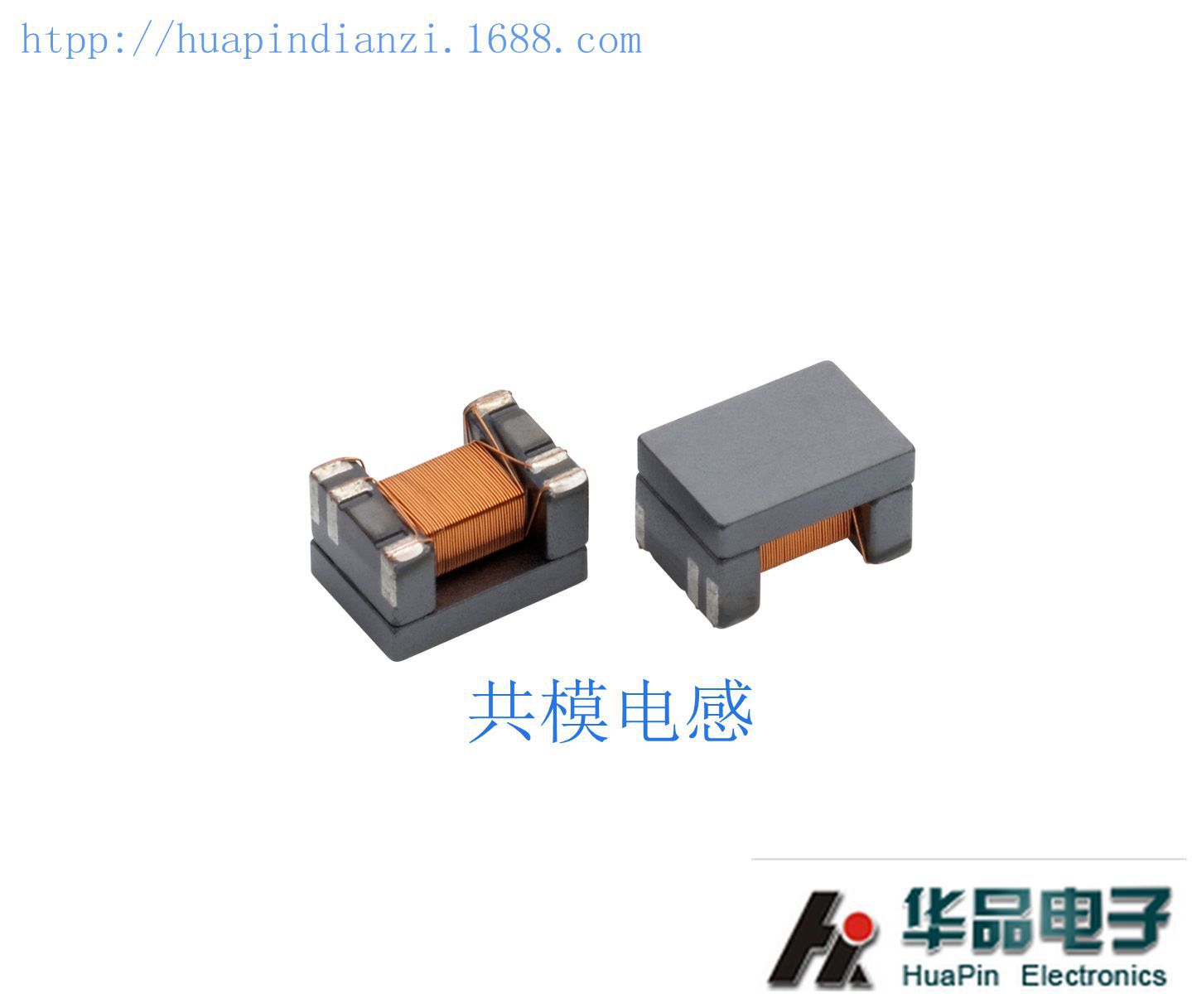

0805贴片共模电感

普通会员
  • 产品/服务:

    型 号:CW2012-2-900T

    规 格:2.0*1.2*1.2mm

    品 牌:国产/华品

    单 价:面议
    供货总量:150000 个 最小起订量:10000 个
    有效期至:长期有效 最后更新:2014-11-08
    发货期限:自买家付款之日起 10 天内发货
产品详情
 产品特性应用:

尺寸细小,适合体细的电器产品。 对高频共模噪声有良好的抑制作用。 良好的耐焊性能。

应用于PC机及周边产品。数字AV等其他设备的USB接口CE,FCC,VDE,VCC防辐射条例,笔记本电脑,LCD的LVDS线

     共模电感,也叫共模扼流圈,常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中,共模电感也是起EMI滤波的作用,用于抑制高速信号线产生的电磁波向外辐射发射。

     共模电感实质上是一个双向滤波器:一方面要滤除信号线上共模电磁干扰,另一方面又要抑制本身不向外发出电磁干扰,避免影响同一电磁环境下其他电子设备的正常工作。

     现在生产的一种小型共模电感,采用高频之杂讯抑制对策,共模扼流线圈结构,讯号不衰减,体积小、使用方便,具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器...等。

     还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心,双线并绕,杂讯抑制对策佳,高共模噪音抑制和低差模噪声信号抑制,低差模噪声信号抑制干扰源,在高速信号中难以变形,体积小、具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的 USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号等。

 产品参数:

应用范围 滤波 种类 共模电感 品牌 华品
型号 CW2012-2-900T 封装形式 共模电感 绕线形式 多层平绕式
导磁体性质 铁氧体磁芯 磁芯形状 E形 工作频率 高频
安装方式 贴片式 骨架材料 陶瓷 阻抗 90R
允许误差 ±10% 感抗XL 0.35(Ω) 额定电流 330(mA)
分布电容 0(F) 标称电压 1(V)

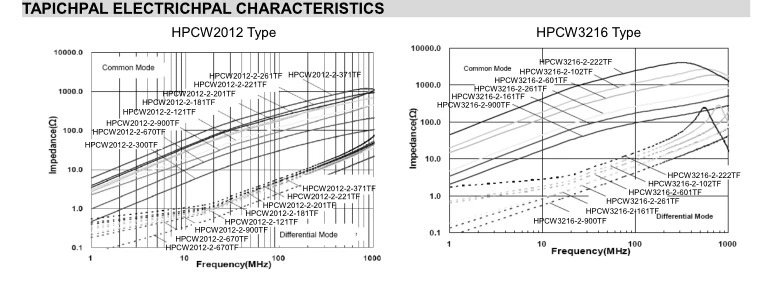

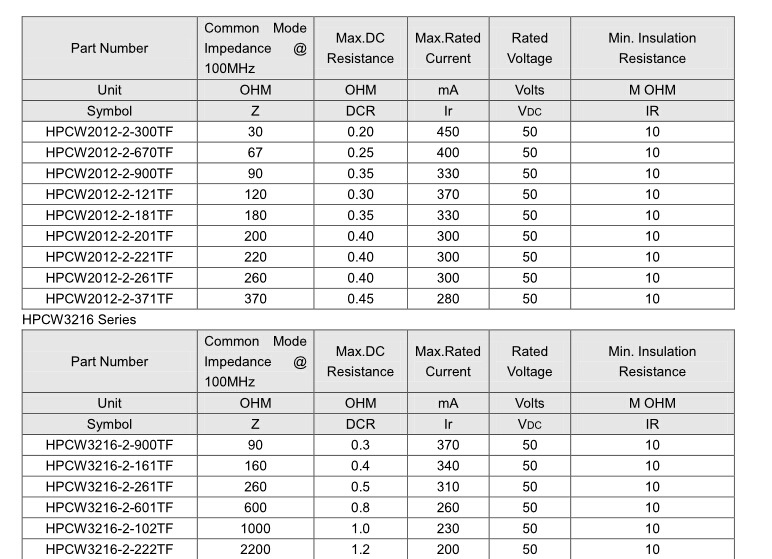

0805贴片共模电感全系列参数规格:
