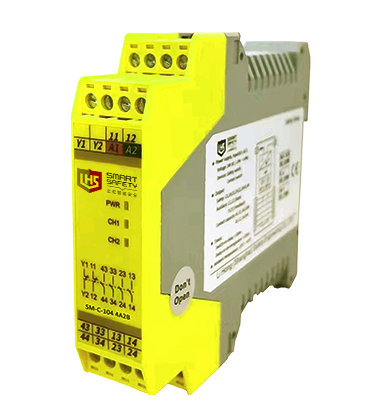

SM-C-104系列安全扩展模块

· 是一款安全继电器输出扩展模块
· 接收现场的安全开关信号，并扩展为4路NO(常开)安全输出触点和2路NC(常闭)辅助输出触点
· 2路辅助触点可分别用于输出状态指示及故障反馈

▊

产品选型

▊

安全性能

· 性能等级 (PL)：PLe

· 安全类别 (Cat.)：Cat.4

· 任务时间 (TM)：20年

· 诊断覆盖率 (DC/DCavg)：99%

· 安全完整性等级 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分数 (SFF)：99%

· 危险失效概率 (PFHd)：1.78E-9/h

· 停止级别 (Stop Category)：0

符合标准EN ISO13849

符合标准IEC61508, IEC62061

符合标准EN 60204-1

▊

主要技术参数

电源特性
供电电压	24V DC
电压范围	-15%~+10%
电流损耗	≤70mA (24V DC)
输入特征
输入电流	≤70mA (24V DC)
导线电阻	≤15Ω
输入设备	安全开关、触点开关
输出特征
触点数量	4NO + 2NC
触点材料	AgSnO2 + 0.2 μm Au
触点熔丝保护	10A gL/gG, NEOZED(常开触点) 6A gL/gG, NEOZED(常闭触点)
切换容量(EN60947-5-1)	AC-15, 5A/230V; DC-13, 5A/24V
安全输出	13, 14, 23, 24, 33, 34, 43, 44
辅助输出	11, 12(状态指示)；Y1, Y2(故障反馈)
触点类型	强制导向
机械寿命	107次以上
时间特征
吸合缓冲时间	≤30ms
释放缓冲时间	≤20ms
恢复时间	≤100ms
电源短时中断	20ms
环境特性
电磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振动频率	10Hz~55Hz
振动幅度	0.35mm
环境特性
使用温度	-20℃~+60℃
储存温度	-40℃~+85℃
相对湿度	10%~90%
绝缘特性
过压等级	Ⅲ
污染等级	2
额定绝缘电压	250V AC
防护等级	IP20
海拔高度	≤2000m
额定冲击电压	6000V (1.2/50us)
绝缘强度	1500V AC, 1min
电气间隙和爬电距离	符合 EN 60947-1
认证
安全完整性等级	SIL3
性能等级	PLe
安全类别	Cat.4

▊

产品尺寸图

外形尺寸(深×高×宽)： 114.5mm×99.0mm×22.5mm

产品净重200g

▊

功能框图/典型应用

功能框图	典型应用

▊

接线示意图

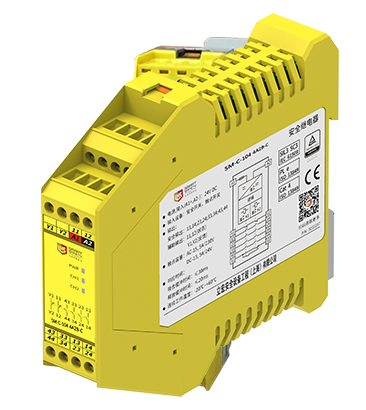

▊SM-C-104 4A2B-C 安全拓展模块

· 是一款安全继电器输出扩展模块

· 4路NO (常开) 安全输出触点和2路NC (常闭) 辅助输出触点

· 2路辅助触点可分别用于输出状态指示及故障反馈

· 采用全国产化元器件设计，拥有优异的性价比

▊主要技术参数

电源特性
供电电压	24V DC
电压容差	/
电压范围	20~30V DC
电流损耗	≤70mA (24V DC)
输入特征
输入电流	≤70mA (24V DC)
导线电阻	≤15Ω
输入设备	安全开关、触点开关
输出特征
触点数量	4NO + 2NC
触点材料	AgSnO2 + 0.2 μm Au
安全输出	13, 14, 23, 24, 33, 34, 43, 44
辅助输出	11, 12(状态指示)；Y1, Y2(故障反馈)
触点类型	强制导向
输出特征
触点熔丝保护	10A gL/gG, NEOZED(常开触点) 6A gL/gG, NEOZED(常闭触点)
触电机械寿命	107次以上
切换容量(EN60947-5-1)	AC-15, 5A/230V; DC-13, 5A/24V
时间特征
吸合缓冲时间	≤30ms
释放缓冲时间	≤20ms
恢复时间	≤100ms
电源短时中断	20ms
环境特性
电磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振动频率	10Hz~55Hz
振动幅度	0.35mm
使用温度	-20℃~+60℃
储存温度	-40℃~+85℃
相对湿度	10%~90%
海拔高度	≤2000m
绝缘特性
过压等级	Ⅲ
污染等级	2
额定绝缘电压	250V AC
额定冲击电压	6000V (1.2/50us)	6000V (1.2/50us)
绝缘强度	1500V AC, 1min
电气间隙和爬电距离	符合 EN 60947-1
认证
安全完整性等级	SIL3
性能等级	PLe
安全类别	Cat.4

▊功能框图/典型应用

功能框图	典型应用
