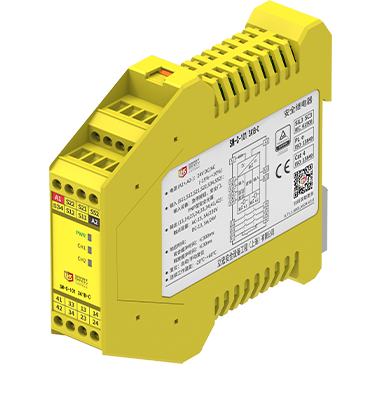

立宏安全设备工程-SM-C-101 3A1B-C系列全继电器

双通道 安全监控继电器模块

· 可架构多种安全产品的安全双通道模块

· 最大支持1组双回路输入

· 继电器输出（3NO+1NC）

· 对应 ISO 13849-1 的性能指数e
· 安全类别 4的安全认证
· 内置检测故障的自诊断功能。
· 可选择自动复位或手动复位
· 通过TUV认证

产品选型

电源

安全输入1CH

输出

订货编号

SM-C-101 3A1B

24V AC/DC

门锁 / 急停/光幕（PNP）

3NO+1NC

急停按钮、安全门、PNP型安全光幕

· 性能等级 (PL)：PLe

· 安全类别 (Cat.)：Cat.4

· 任务时间 (TM)：20年

· 诊断覆盖率 (DC/DCavg)：99%

· 安全完整性等级 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分数 (SFF)：99%

· 危险失效概率 (PFHd)：3.09E-10/h

· 停止级别 (Stop Category)：0

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准EN 60204-1

电源特性

供电电压

24V DC / AC

电压容差

0.85 ~ 1.1

交流频率

50Hz~60Hz

电流损耗

≤90mA （24V DC）

输入特征

输入电流

≤50mA （24V DC）

导线电阻

≤15Ω

输入设备

急停按钮、安全门、PNP型安全光幕

输出特征

触点数量

3NO + 1NC

触点材料

AgSnO2 + 0.2μm Au

触点熔丝保护

10AgL/gG， NEO ZED(常开触点)

6AgL/gG， NEO ZED(常闭触点)

切换容量(EN60947-5-1)

AC-15，5A/230V；DC-13，5A/24V

机械寿命

10,000,000次以上

时间特征

释放缓冲时间

急停操作：≤30ms

电源失效：≤100ms

恢复时间

急停操作：≤30ms

电源失效：≤100ms

环境特性

电磁兼容

EN 60947, EN 61000-6-2, EN 61000-6-4

振动频率

10Hz~55Hz

振动幅度

0.35mm

使用温度

-20℃~+60℃

储存温度

-40℃~+85℃

绝缘特性

相对湿度

10%~90

海拔高度

≤2000m

绝缘特性

过压等级

Ⅲ

污染等级

2

防护等级

IP20

海拔高度

≤2000m

额定绝缘电压

250V AC

额定冲击电压

6000V （1.2/50us）

绝缘强度

1500V AC, 1min

电气间隙和爬电距离

符合 EN 60947-1

认  证

安全完整性等级

SIL3

性能等级

PLe

安全类别

Cat.4

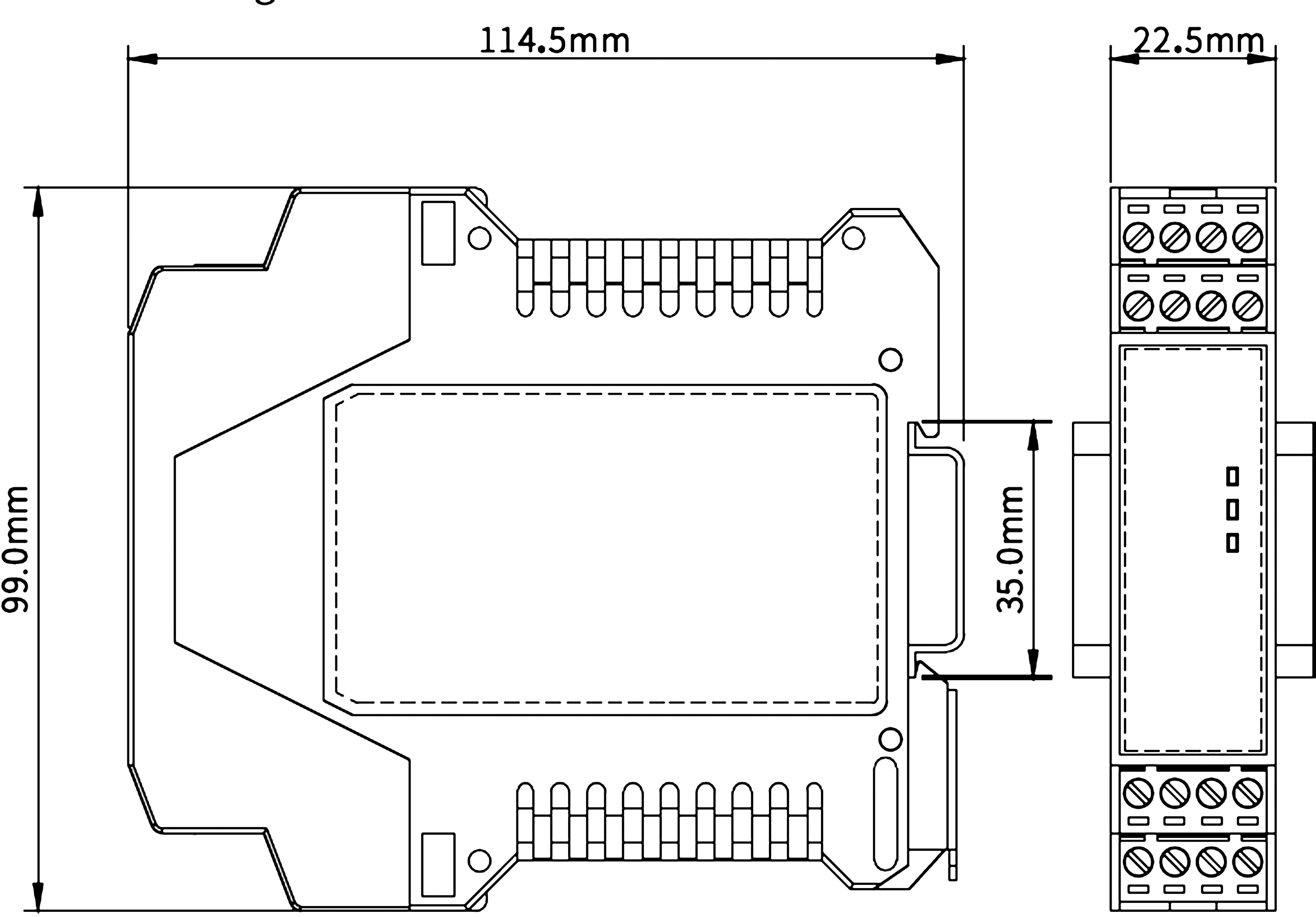

功能框图/典型应用

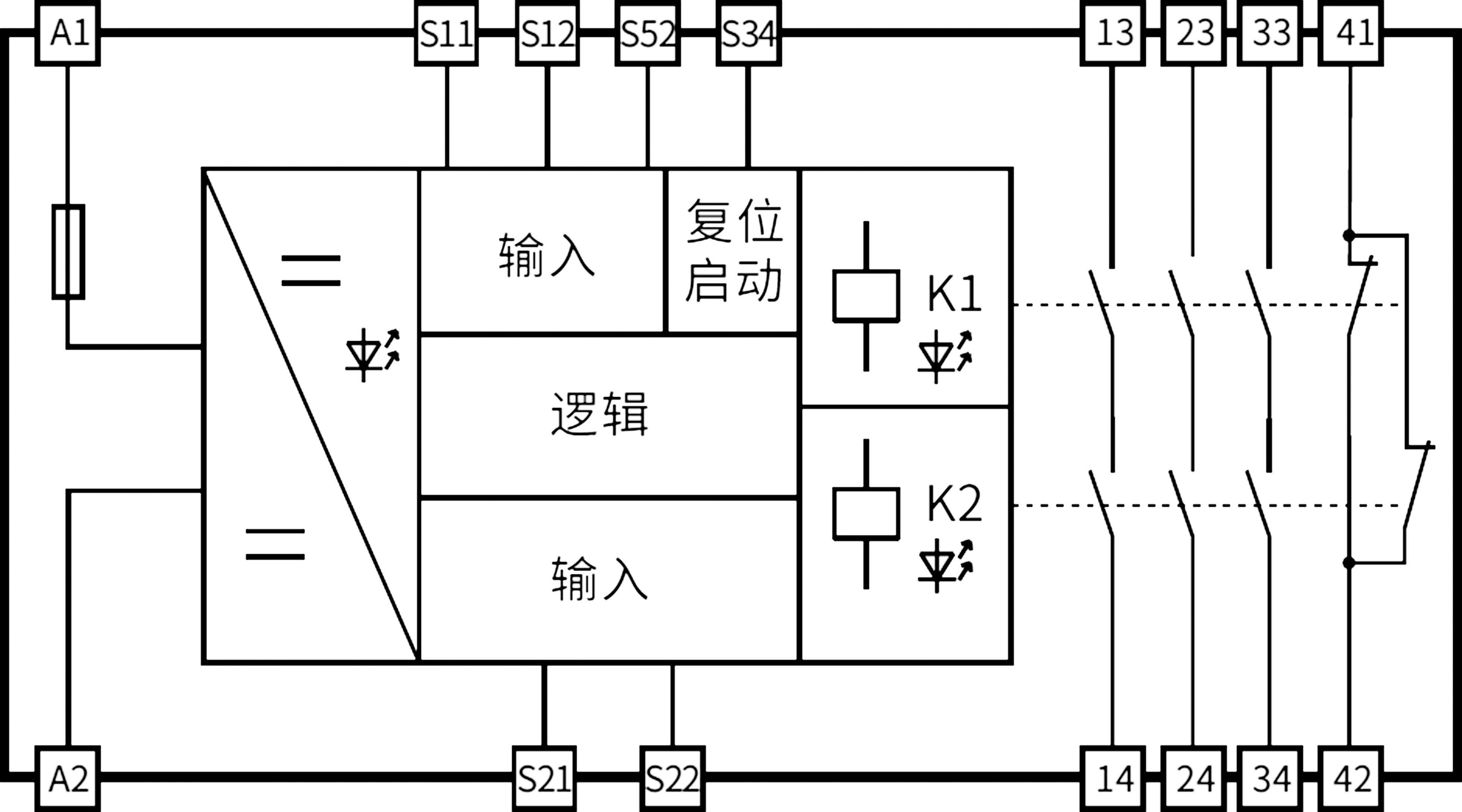

功能框图

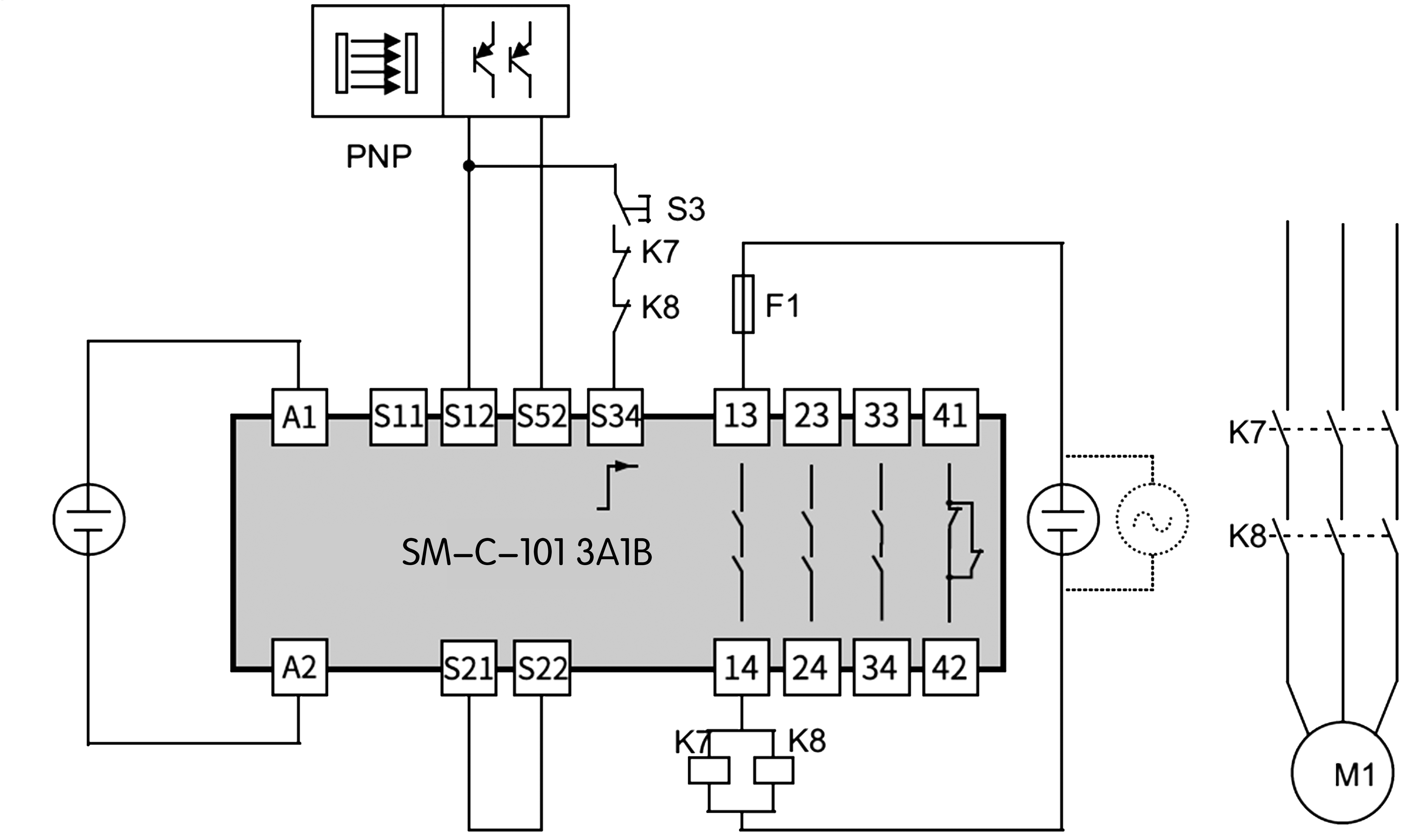

典型应用

双通道急停按钮输入

通道间短路监控

手动复位

带输出触点反馈

适用于最高安全等级4

S1：双通道急停按钮

S3：复位按钮

K7，K8：接触器

S1：双通道急停按钮

M1：电机

接线示意图

电

源

输

入

回

路

安

全

光

幕

单通道

双通道带短路检测

输

入

回

路

急

停

按

钮

安

全

门

手动复位

复

位

回

路

手动复位

反

馈

回

路

SM-C-101 3A1B系列安全继电器

·适用于各类机械设备的急停、安全门、PNP型安全光幕信号

·采用全国产化元器件设计

·拥有优异的性价比，且维持性能、规格、品质

·采用标准外壳，便捷接线与市场主流产品通用

产品选型

电源

安全输入1CH

输出

订货编号

SM-C-101 3A1B

24V AC/DC

门锁 / 急停/光幕（PNP）

3NO+1NC

急停按钮、安全门、PNP型安全光幕

名称

安全继电器

型号

SM-C-101 3A1B-C

电源特性

供电电压

24V DC / AC

电压容差

0.85 ~ 1.1

电压范围

20~30V DC

电流损耗

≤90mA （24V DC）; ≤240mA （24V AC）

输入特征

输入电流

≤50mA （24V DC）

导线电阻

≤15Ω

输入设备

急停按钮、安全门、PNP型安全光幕

输出特征

触点数量

3NO + 1NC

触点材料

AgSnO2 + 0.2μm Au

安全输出

13, 14, 23, 24, 33, 34, 41, 42

辅助输出

CH1,CH2（状态指示）

触点类型

强制导向

输出特征

触点熔丝保护

10A gL/gG, NEOZED（常开触点）

6A gL/gG, NEOZED（常闭触点）

触电机械寿命

107次以上

切换容量（EN60947-5-1）

AC-15, 5A/230V; DC-13, 5A/24V

时间特征

吸合缓冲时间

≤300ms

释放缓冲时间

≤30ms

恢复时间

≤100ms

电源短时中断

20ms

环境特性

电磁兼容

EN 60947, EN 61000-6-2, EN 61000-6-4

振动频率

10Hz~55Hz

振动幅度

0.35mm

使用温度

-20℃~+60℃

储存温度

-40℃~+85℃

相对湿度

10%~90%

海拔高度

≤2000m

绝缘特性

过压等级

Ⅲ

污染等级

2

额定绝缘电压

250V AC

额定冲击电压

6000V （1.2/50us）

绝缘强度

1500V AC, 1min

电气间隙和爬电距离

符合 EN 60947-1

认  证

安全完整性等级

SIL3

性能等级

PLe

安全类别

Cat.4

功能框图/典型应用

功能框图

典型应用
