◆简价

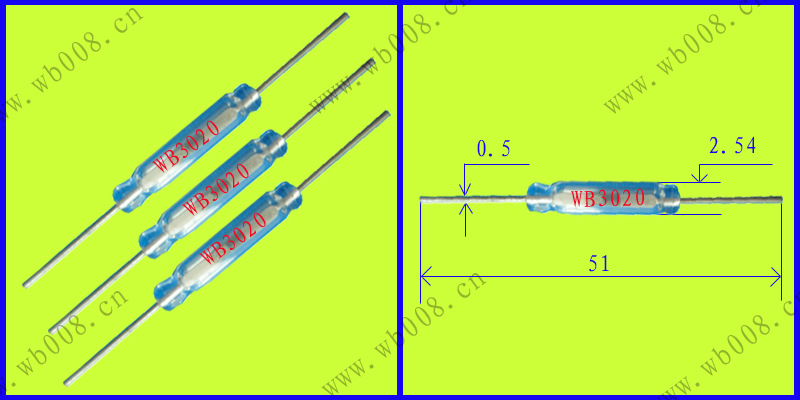

WB3020是单触点型磁控开关，是我公司生产的一款通用中功率白色玻璃常开干簧开关,玻璃管长20mm、直径2.54mm、总长度55mm。当磁场靠时开关接通，当磁场撤离时开关断了，该开关可用电磁铁控制，或用永磁铁控制，也可以是两者的结合。此开关可用于检测元件、继电器、脉冲计数器或类似装置，具有极高的工 作寿命及可靠性。
◆特点：
1、 动作速度迅速
2、 适用于动作频率高的产品
3、 触点具有极高的防耐蚀性和耐磨损性
4、 使用寿命长，可获得稳定的开关动作
◆用途
可用于磁开关控制检测：应用安防报警系统，接近传感器，门磁开关，跑步机，计程器，玩具电路，等控制电路中
| CHARACTERISTICS特性 | ||
| Contact Form | 触点形式 | 1A(SPST-NO) |
| Contact Material | 触点材料 | Ru |
| Contact Rating | 触点负载 | 30W |
| Max. Switching Voltage | *大开关电压 | 220 VDC /180 VAC |
| Contact Resistance | 接触电阻 | 150 mΩ |
| Pull In Value (AT) | 启动值 | 20-40 |
| Drop Out Value (AT) | 释放值 | 8 |
| Operation Time | 动作时间 | 0.8 mSec.(Max.) |
| Release Time | 释放时间 | 0.5 mSec.(Max. |
| Breakdown Voltage | 耐高压 | 250 VDC |
| Contact Capacitance | 触点电容 | 0.2 pF |
| Resonant Frequency | 谐振频率 | 5.2 kHz |
| Operation Temperature | 工作温度范围 | -40- +125℃ |
