      本公司产品为定制品，产品价格会根据客户*终质量要求核算，此处价格为随机填写，产品参数以客户提供的有效图纸为准。

公司产品一般间距2.54mm/3.0mm/3.5mm/4.0mm

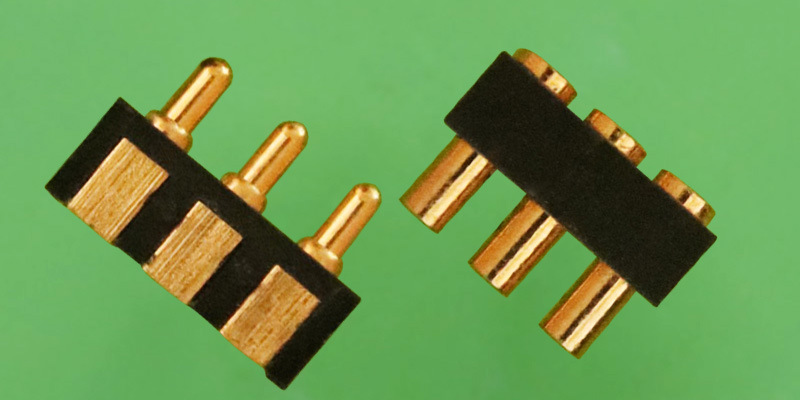

pogo pin 是一种应用于手机等电子产品中的精密连接器，广泛应用于半导体设备中，起连接作用。

根据应用不同有不同外观，但是整体上pogo pin 内部都有一个精密弹簧结构，该产品表面一般都镀金。

顶针实现通电或是导通，大部分通过些向下面与铜壁接触，弹簧承担少量，因此要求铜套

内壁光滑。如POGOPIN工厂做成非斜切面，而是底部平整，大部分电流就要全部通过弹

簧导通，对弹簧的要求就会很高。当然要保证电流突然增大的时候出现的断电现象。

Pogo Pin充电针、电池针、天线针等各种弹簧针及连接器，该连接器具有体积小、电流大、触点强、性能稳定等特点。特色：适用于电子产品实现通电或是导通。

Pogo Pin产品性能

1.0概述

此规格定义了该Pogopin的性能参数及测试要求。

2.0要求pogopin连接器 天线顶针铜针连接器等为黄铜合金

2.1外形尺寸

外形尺寸必须符合产品图面要求。

2.2材料和电镀

铜管为黄铜合金，镀镍50U”镀金1-20U”。

针头为黄铜合金，镀镍50U”镀金1-20U”。

弹簧为钢琴线。

3.0参数

3.1持续工作电流：1.5A

3.2工作电压：低于12V＠25℃

3.3使用寿命：10000次

3.4工作温度计：-25℃ -75℃ 90% R.H.Max

3.5储存温度：-40℃-85℃   90% R.H.Max

4.0电性能

4.1接触阻抗   在工作点接触阻<25mohm Initial

4.2绝缘阻抗   带塑胶的绝缘阻抗在500V DC或者AC条件下持续一分钟绝缘阻抗>100MΩ

4.3耐电压     500AC 1分钟 正常电流1-3mA

5.0机械性能

5.1正向力     工作点大于60gf

5.2保持力     1kg/pin

5.3耐久性     10000次弹簧力保持在范围内

5.4耐振性     15分钟10～500HZ振动频率，1.2mm振幅，不超过1u sec.掉电，接触阻抗<100mohm.

6.0环境性能

6.1热冲击    -40℃30Min.85℃/30Min.100个循环, 接触阻抗<100mohm   无外观损伤.

6.2耐湿性    90～95%R.H,60℃,500hours一小时后测量绝缘>100Mohm,接触阻抗<100mohm,无外观损伤

6.3盐雾试验     5%盐溶液24小时无锈蚀。

6.4可焊性试验   230±5℃±1Seconds湿焊覆盖率95%以上。

pogo pin 是一种应用于手机等电子产品中的精密连接器，广泛应用于半导体设备和电池连接器等，以及航天、医疗、通讯、玩具等各类电子产品行业。各类pogopin探针、弹簧顶针系列深得客户信耐能给客户提供性能稳定的产品组装；能够很好保证客户的产品品质。可以根据客户要求设计产品。
