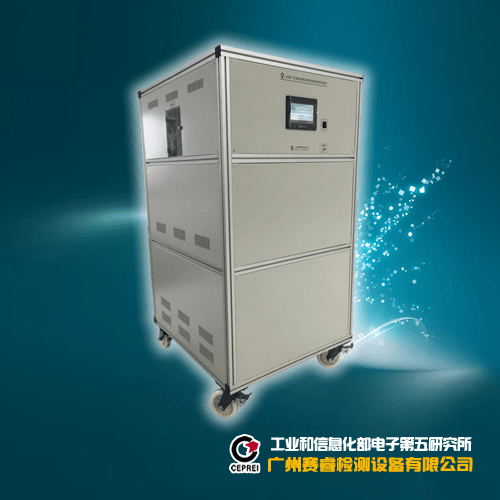

点击图片查看大图
|
型号 |
输出电压 |
*大试验电容容量 |
补偿效果 |
|
5250D/60μF |
AC 0～1750V |
60μF/500V |
≥20 |
|
5250D/100μF |
AC 0～1750V |
100μF/500V |
≥15 |
|
5255D/100μF |
AC 0～1750V |
100μF/550V |
≥15 |
（注：电容器自愈性试验设备（台）可根据客户需求量身定做）
电容器自愈性试验设备（台）的特点：
按国家标准GB/T3667.1-2005（IEC60252-1:2001)试验要求设计；
采用高频脉冲试验法探检电容器的自愈击穿次数；
自动测量样品容量大小；
自动电感补偿—使输入电流减小，降低能耗及线路负荷；
按标准要求自动测试、记录试验数据、判断试验结果等功能；
采用7寸真彩触摸屏（威伦通TK6070iH）显示、设置参数和操作；
自动判断样品是否失效，有报警功能。
5250D/100uF型交流电容器自愈性试验台依照GB/T3667-1:2005 标准的要求进行设计制作，采用先进的高频试验法来探测自愈性击穿次数；选用松下PLC可编程控制器（FP-X0 L40R）控制，通过PLC自嵌的两路A/D转换模块进行测量，所有参数和仪器的工作状态都在台湾威伦通7寸彩色触摸屏（TK6070iH）上显示和设置，各种参数断电记忆；人性化界面，操作简便。该仪器还具自动调压、自动补偿电抗、试验电压自动修正，自动计时、按标准要求自动测试、记录试验数据、判断试验结果和过流欠压保护等功能，确保仪器工作的安全可靠性。该仪器操作简单、性能良好、可靠性高；配有试验样品夹具。本设备是适用于交流电容器自愈性试验的专用设备。
|
输入电压 |
AC 220V±10% |
|
输入频率 |
50Hz/60Hz |
|
工作环境 |
温度：10℃～30℃，湿度：≤75％ RH |
|
电源保险管 |
40A |
|
设备高度 |
约4250px |
|
颜色 |
华为灰 |
1、输入特性
|
产品适合标准 |
GB/T 3667.1-2005(IEC 60252-1：2010) 交流电容器 |
|
试验电压 |
AC 50~1750V |
|
显示试验电压精度 |
±（3％±3个字） |
|
显示试验电流精度 |
±（5％±3个字） |
|
*大试验电容量 |
100uF / 500V（只） |
|
2Un电压的试验时间 |
0 ~60s，可设置，具有断电记忆 |
|
其准确度 |
± 1％ |
|
功能 |
电压零伏起调 自动调压； 自动电抗补偿； 脉冲试验法探测自愈击穿次数； 自动记录自愈次数和判断试验结果及断电停机； 具有0V起调； 具有过流保护； 具有欠压保护，输入电压低于198V时保护； |
|
试验项目1： GB/T3667.1-2016 |
0V启动 →测电容容量→电抗自动补偿→接通试验开关→升压（开始监测自愈信号）→电压快速（约1000V/min）升到2Un→持续时间（已设定），如果在此期间内发生的自愈次数少于5次，系统则以不超过200V/min的速度升高电压直到发生第5次自愈或直到电压升到*大电压3.5Un为止，然后将电压降到0.8Um并保持10s(Um为试验发生第5次自愈或*大值3.5Un)，在此过程中系统一直对自愈信号进行监测并记录下发生自愈时的电压。 |
|
试验项目2： GB/T3667.2-2008 （电动机起动电容器） |
0V状态→设置试验电压和判定条件→容量检测→接通试验开关→升压（开始检测自愈信号）→电压快速（约1000V/min）升到1.2Un→持续时间（已设定），如果在这一时间发生的自愈性击穿少于5次，则应以不大于200V/min的速度升高电压，直到自试验开始起发生5次自愈性击穿为止，或者直到电压达到*高值2.0Un为止。随后，电压应降至发生第5次自愈性击穿电压的0.8倍，或电压*高值的0.8倍，并保持10s。在此期间，应允许在每只电容器内再发生一次额外的自愈性击穿。 |
2、技术指标
|
名 称 |
数 量 |
|
安全测试盒（嵌入机箱） |
1个 |
|
说明书 |
1本 |
|
保修卡 |
1份 |
3 仪器附件
