二、调光电源产品参数
|
类别 |
参数范围 |
|
|
输出 |
电压 |
DC24-46V |
|
电流(单路) |
270mA±5% |
|
|
功率 |
8-12W |
|
|
电流精度 |
±5% |
|
|
串与并 |
8-12串，2并 |
|
|
输入 |
电压范围 |
95VAC – 256VAC |
|
频率范围 |
50、60Hz |
|
|
效率（典型） |
80%~95% |
|
|
电流 |
0.3A~0.6A |
|
|
漏电流 |
<5mA/240VAC |
|
|
功能 |
调光方式(PWM) |
2.4G无线遥控调色温、调亮度， |
|
保护 |
短路保护 |
故障排除后自恢复 |
|
过压保护 |
有 |
|
|
过载保护 |
有 |
|
|
其他 |
尺寸 |
89(长)*38(宽)*22 (高)mm |
|
工作湿度 |
20~90% RH，无冷凝 |
|
|
工作温度 |
40℃~ 75℃ |
|
三、调光电源产品特性
1.2.4G无极调光调色温电源，智能遥控LED灯具，支持手机wifi智能APP调光、手柄遥控器调光、开关分段调光(手机wifi调光需要另外搭配一个智能网关)
2.可遥控调节灯具的色温和亮度
3. 2路通道恒流输出
4. 采用2.4Ghz无线遥控PWM控制，线性无极调光，无频闪
5. 效率高达80%以上
6. 具有短路保护、过载保护、过压保护功能
7. 适用室内LED灯具
四、调光电源产品功能
（1）调色温遥控LED灯系统，采用2.4G高频无线、微触按键遥控控制，具有功耗低，传输距离远，空中通讯速率高，抗干扰性更强，稳定性更高，灯体响应一致性很好等等特点；遥控器外形时尚美观，功能实用简单；采用目前*先进的PWM（脉宽调制）控制技术；无线电发射频率：2400-2483.5MHz(2.4G),全球通用；遥控距离20~30米。
（2）具有调光、调色温、小夜灯、跑马灯模式等等功能；在遥控范围内，一个遥控器可以控制无数个LED灯，而且同步性、一致性很好。将不同的灯分到不同的组，*多分4组，自由分组，同时控制或分别控制，在完成LED灯和遥控器的系统对码匹配和分组完成后，就可以实现各种功能的无线控制；如果要更改以前的分组，可以清码再配，我司出厂的套装产品，出厂设置为一对二组合，即两个灯泡分别配在**组和第二组，可以另外再单买遥控器和球泡灯，根据实际需要自由组合。一个遥控器可以与无数个LED灯泡匹配组合，但一个灯泡*多只能接受四个遥控器同时与之组合。
（3）遥控器上有“全开”键和“全关”键，按“全开”键，所有的灯同时打开，按“全关”键所有的灯同时关闭；通过“中控面板”上的按键（黑圆环上的按键）来调节所有灯的亮度高低（100%-1%）和色温冷暖（3000-6500K），亮度调光及色温选择实现无级调节，光线更加柔和细腻，光色变化平顺自然；长按“全开”键所有的灯会同时调到*亮，长按“全关”键所有的灯会同时调至约0.4W的小夜灯模式。按相应的分组按键，将控制目标转移到该分组，可以实现同样的各种调光功能。
（4）灯具接通电源，每个灯待机功耗约0.3W，拥有状态记忆功能，（即关机或断电后重新开启时，灯具会自动保留关机前的灯光状态。）
（5）该遥控系统也可以做成控制平板灯、吸顶灯、筒灯等等LED灯具，可以达到一样的控制效果。用来控制大功率LED灯，如“面板灯、吸顶灯、筒灯等等”，推荐使用我司的“2.4G遥控分组恒流调光调色温控制器”和“2.4G遥控分组恒流调光控制器”。
（6）单个遥控器
无线电发射频率：2400-2483.5MHz(2.4G),全球通用；遥控距离20~30米。采用RF射频信号，所以遥控器和LED灯相互之间无物理阻碍，使用时不需要将遥控器对着遥控LED灯。

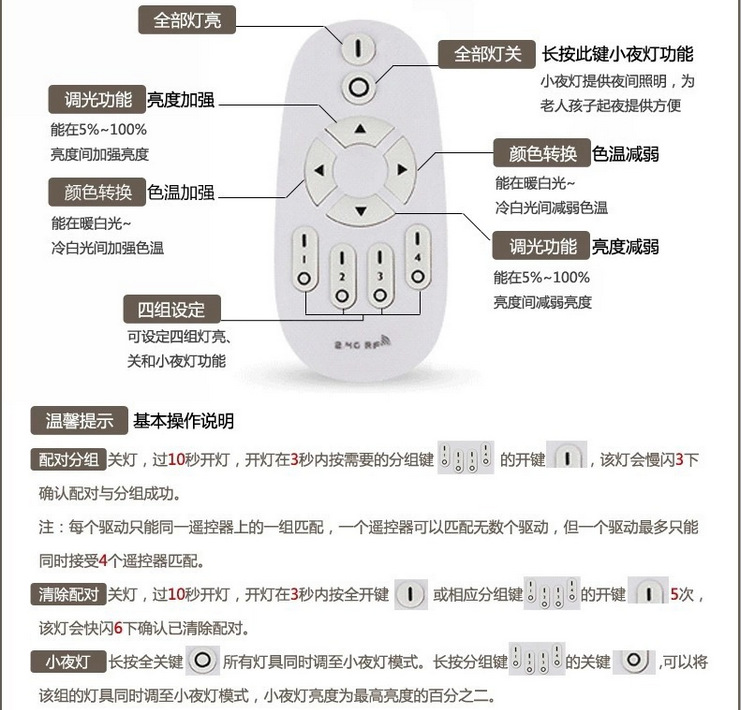

五、调光电源遥控器按键使用说明
- 对码和分组
遥控器需要与调光驱动器进行对码操作后才能使用，方法如下：
选定需要分组控制的“调光驱动器”，切断电源10 秒钟后重新接通电源，在接通电源的3秒钟内点击相应“组开”键，连接在调光驱动器的 LED灯将“慢闪三下”确认对码与分组成功。重复以上步骤
直到将所有需分组的调光驱动器进行对码分组。
注：每个调光驱动器只能同一遥控器上的一组匹配，一个遥控器可以匹配无数个调光驱动器，一个调光驱动器*多只能同时接受 4个遥控器同时匹配。
- 清码与重新分组
如果房间布局改变，或者使用喜好变化，可能需要更改以前的分组，重新分组前需将已对码的调光驱动器的地址码清除，方法如下：
选定需要清码的调光驱动器，切断电源10 秒钟后重新接通电源，在接通电源的 3秒钟内点击“全开”键5次，该调光驱动器连接的 LED灯将“快闪六下”，则清码成功。清码成功后重新分组的操作过程和第1 条“对码和分组”的操作过程完全一致
- 按键说明
全开/全关：可以开启或关闭该遥控器控制的所有的调光驱动器。
亮度+/亮度-：调节当前分组的调光驱动器所连接的 LED灯的亮度。
冷色调节/暖色调节：连续渐变式地调节冷色调或暖色调。
组开/组关：开/关相应分组控制的调光驱动器。
六、调光电源注意事项
控制器请勿放在大范围金属区或附近有强电磁波区内使用，否则会严重影响通讯距离。
