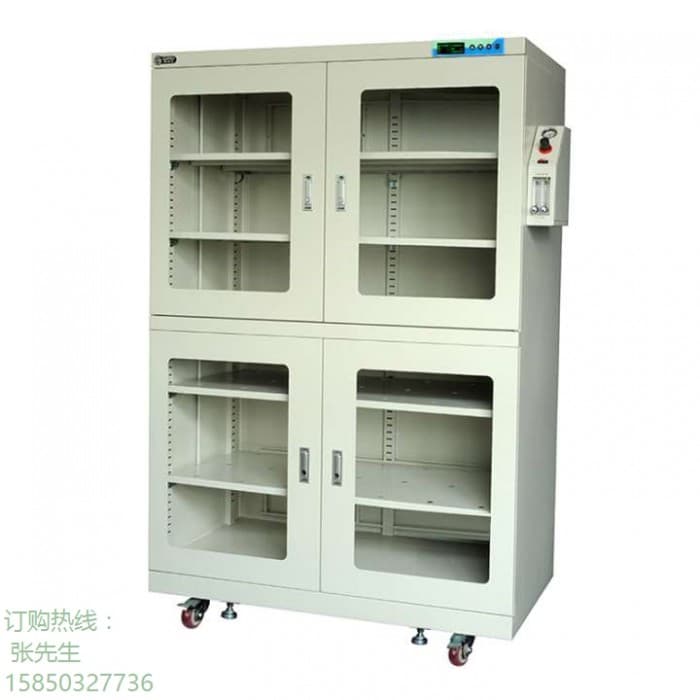

绵阳自制氮氮气柜
张先生：
自制氮氮气柜，警报提醒功能：
1.可设定上下限值，超限启动警报提醒功能。
2.具有警示灯闪烁警示及蜂鸣器功能。
3.若需其它特殊警示功能，欢迎洽谈。
全球有1/4以上的工业不良品是因湿气或氧化破坏所造成的，快速且无尘的除湿防氧化设计，适用于半导体/电子工业的一般及无尘净化环境！！！
自制氮氮气柜-氮气发生器技术规格书
一，流程概述
首先由空压机（螺杆式）提供压缩空气，经空气储罐除去压缩空气中的部分液态水和油，再经由空气处理系统（冷冻干燥机和精密过滤器）除去压缩空气中的水、油、粉尘，为制氮机（氮气发生器）提供纯净的、稳定的压缩空气，也就是我们产生成氮气的原料。再经过制氮机通过变压吸附工艺进行氧、氮分离，生产出纯度于98%－99.99%的氮气。
二，系统组成部分
（一），压缩空气提供部分（本部分由需方提供）
主要由螺杆式空气压缩机和空气储罐组成。
空气压缩机：提供压缩空气，作为制氮机的原料和动力。
空气储罐：储存部分空气，稳定前级管线压力，同时通过底部放空阀除去压缩空气中部分水、油等杂质，降低空气的温度。
（二），压缩空气净化处理部分（本部分由需方提供）
主要由冷冻干燥机、精密过滤器组成。
冷冻干燥机：强制冷却压缩空气，除去空气的水、油等杂质
过 滤 器：净化去除压缩空气中的油、水、颗粒杂质。
成都自制氮氮气柜
（三）自制氮氮气柜氮气发生器部分（本部分由供方提供）
主要由、吸附分离塔、电器控制、阀门管件、氮气缓冲罐、仪表组成。
吸附分离塔：内装碳分子筛，利用碳分子筛为吸附剂，压缩空气为原料，利用变压吸附工艺，两塔轮流工作，得到氮气。
电器控制：控制制氮过程的进行，显示制氮纯度。
阀门管件：接受信号，控制制氮流程的实现。
氮气缓冲罐：存储部分氮气，稳定压力，提供升压气源。
仪表板：供给气动阀动力源，使进入气动阀的压力不受吸附塔交替变化的影响。
.氮气发生器型号规格表
型号规格： 1-99型制氮机
纯度：≥98%
产气量（Nm3/h）：1（16.67NL/min）
原料空气（Nm3/h）：2．5
外形尺寸:：长×宽×高（mm）：W450*D200*H1000
供电电源：交流电压220v ±10%。
基本功能：开机、关机、高、低压保护，过载保护。
工作环境：温度0～+65℃，湿度不大于85％，振动不大于0.5g。
开/关按键采用国际品牌：欧姆龙，经久耐用；元器件均为国内品牌供应商，提升产品品质。
自制氮氮气柜，温湿度显示器：
1.结合温湿度显示及氮气控制面板，易于监控。
2.湿度显示值1.0%～99.9%，温度显示值1.0～99.9℃。
3.可连接电脑或Data Logger数据收集器读取温湿度曲线。
4.利用湿度设定1%～环境湿度任一湿度范围，控制氮气的填充，避免盲目填充氮气。
欢迎选购绵阳自制氮氮气柜 ，详情请来电咨询，谢谢！
