深圳市阶新科技有限公司

                             型号: SK6822

 1.产品概述:

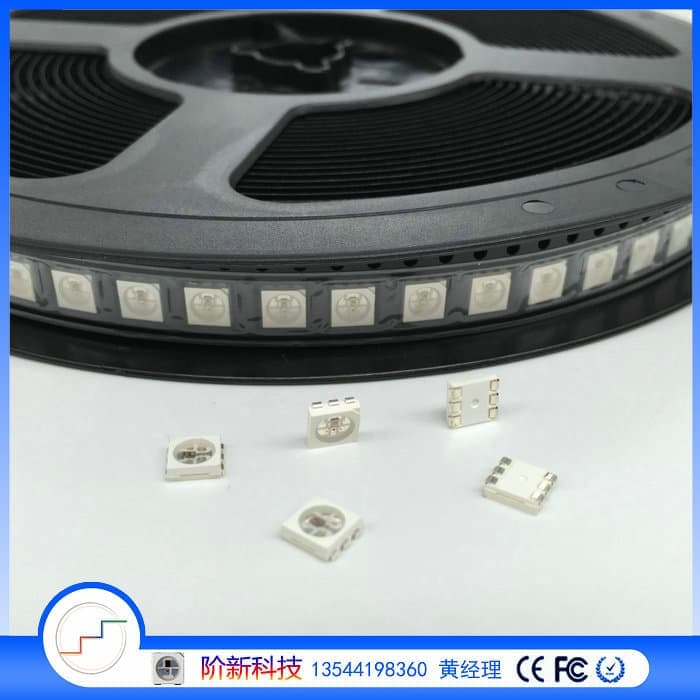

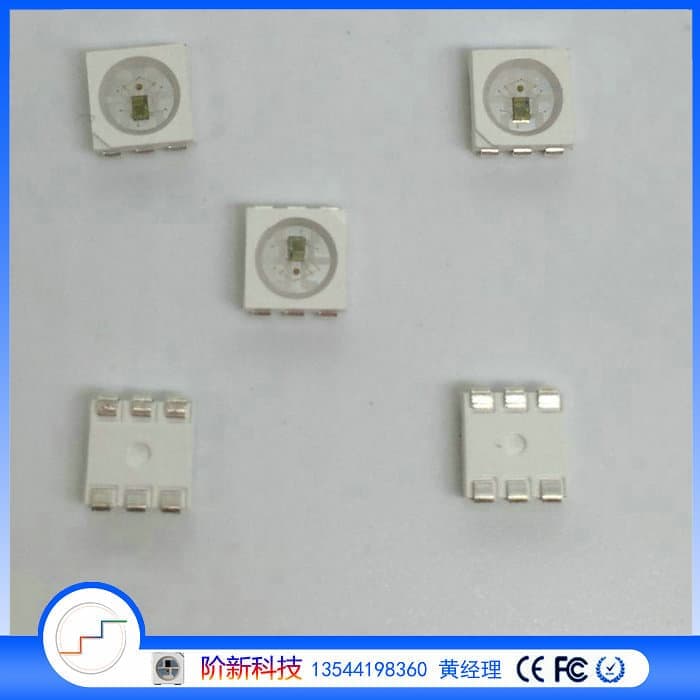

SK6822是一款串并级联控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件 即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路 ，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。

数据采用双线传输方式（DATA1与DATA2),具有断点续传能力，内建信号再生电路，使得级联信号驱动能力增强，建 议使用双绞线，以提升传输距离；在IC电源VDD与VCC端并联退偶电容，以增强抗干拢能力;DATA2与DOUT1并联并 串接一电阻，以防止产品信号反射干扰；

2.主要应用领域:

● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明

● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。

3.特性说明:

● Top SMD内部集成高质量串行级联恒流IC；具有输入信号检测功能；

● 控制电路与芯片集成在SMD 5050元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。

● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。

● 内置环振（800MHZ)支持不间断FREE-RUN调制输出，维持画面静止功能；

● 三路恒流驱动，每路驱动电流17mA;灰度调节电路（256级灰度可调），

● *大串行输入数据频率800KHZ

● 双线数据传输，数据具有锁相再生，数据传输级联点光源可达1024个。

● 具有断点续传功能，不需要写地址码；

● LED驱动端口耐压17V

4.机械尺寸:

7.电气参数（极限参数，Ta=25℃,VSS=0V） :

8. 电气参数（如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V,VSS=0V）:

9. 数据传输时间( TH+TL=1.71µs±600ns):

注：其中D0和D1为MCU端发送的数据，默认只发D0口信号，D1口芯片会认为信号异常，这并不影响信号传输。

表面贴装型LED使用注意事项

1. 特点

通过这个资料，达到让深圳阶新科技的客户清楚地了解LED的使用方法的目的。

2. 描述

通常LED也象其它的电子元件一样有着相同的使用方法，为一让客户更好地使用深圳阶新科技的LED产品，请参看下面的 LED保护预防措施。

3. 注意事项

3.1. 灰尘与清洁

LED的表面是采用硅树胶封装的, 硅树脂对于LED的光学系统和抗老化性能都起到很好的保护作用. 可是 , 硅树脂质柔软, 易粘灰尘, 因此, 要保持作业环境的洁净. 当然, 在LED表面有一定限度内的尘埃, 也不会影响到发光亮度, 但我们仍应避 免尘埃落到LED表面. 打开包装袋的就优先使用, 安装过LED的组件应存放在干净的容器中等.

在LED表面需要清洁时, 如果使用三氯乙烯或者丙酮等溶液会出现使LED表面溶解等现象.

不可使用具用溶解性的溶液清洁LED, 可使用一此异丙基的溶液, 在使用任何清洁溶液之前都应确认是否会对LED有溶解 作用.

请不要用超声波的方法清洁LED，如果产品必须使用超声波，那么就要评估影响LED的一些参数，如超声波功率，烘烤 的时间和装配的条件等，在清洁之前必须试运行，确认是否会影响到LED。

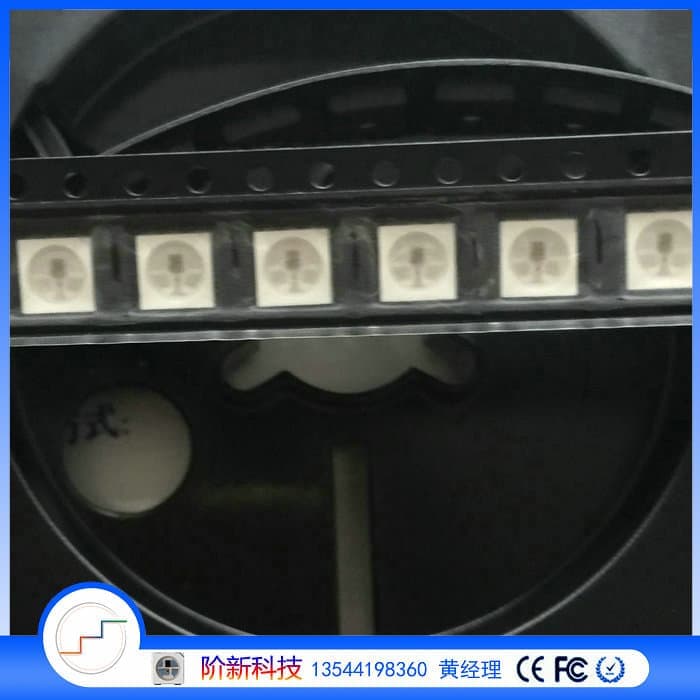

3.2. 防潮包装

将LED包装在铝膜的袋中是为了避免LED在运输和储存时吸收湿气，在包装袋中放有干燥剂，以吸收湿气。如果LED吸收了 水气，那么在LED过回流焊时，水气就会蒸发而膨胀，有可能使胶体与支架脱离以及损害LED的光学系统。由于这个原因， 防湿包装是为了使包装袋内避免有湿气。

3.3. 储存

为了避免LED吸湿，应将散装或贴过带的LED贮存在干燥箱或带有干燥剂的容器中，另外，也可在以下的环境中短时间储 存:

a. 温度: 5℃~30℃ b. 湿度: 小于60%

使用LED时，在打开铝膜静电袋以后应很快进行焊接，对于剩余的LED应再次封口包装。打开铝膜袋子后的LED，应在1小 时内完成回流焊接。

如果需要烘烤，请参考以下的烘烤温度： 在70℃±5℃的烤箱中烘烤不少于24小时
