UDD32CXXL01被设计用于保护电压敏感元件免受ESD和瞬态电压事件。具有优秀的箝位功能,低泄漏、快速响应时间。
功能与特点：

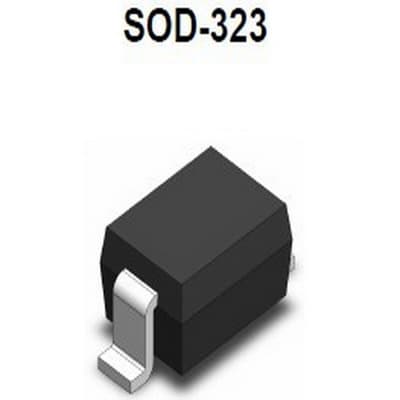

●SOD-323封装
●峰值功率350W @8/20μs脉冲
●低泄漏电流●响应时间通常是<1ns
●ESD保护，IEC61000-4-2，±15kV（空气），±8kV（接触）
●EFT保护，IEC61000-4-4、50A （5/50ns）
==============================================================================
应用：
●以太网接口接口（RJ45）
●数字视频接口（DVI）
●统一显示接口（UDI）
●显示器和平板显示器
●MDDI接口
●PCI Express
●串行ATA
============================================================================
| Part | Mark | VRWM(V) | VBR(V) | VC @1A (V) | Vc@IPP(V) | Ipp (A) | IR @VRWM (μA) |
CJ @1MHz(pF) |
| UDD32C03L01 | 03 | 3.3 | 4.0 | 7.0 | 19.0 | 20.0 | 1 | 1 |
| UDD32C05L01 | 05 | 5.0 | 6.0 | 9.8 | 18.3 | 17.0 | 1 | 1 |
| UDD32C08L01 | 08 | 8.0 | 8.5 | 13.4 | 18.5 | 17.0 | 1 | 1 |
| UDD32C12L01 | 12 | 12.0 | 13.3 | 19.0 | 28.6 | 11.0 | 1 | 1 |
| UDD32C15L01 | 15 | 15.0 | 16.7 | 24.0 | 31.8 | 10.0 | 1 | 1 |
| UDD32C24L01 | 24 | 24.0 | 26.7 | 43.0 | 56.0 | 6.0 | 1 | 1 |
