随着移动产品、打印机、PC，DVD、机顶盒(STB)等产品的迅速发展，消费者正要求越来越先进的性能。半导体组件日益趋向小型化、高密度和功能复杂化，特别是像时尚消费电子和便携式产品等对主板面积要求严格的应用很容易受到静电放电的影响。一些采用了深亚微米工艺和甚精细线宽布线的复杂半导体功能电路，对电路瞬变过程的影响更加敏感，将导致上述的问题更加激化。

========================================================================================================================

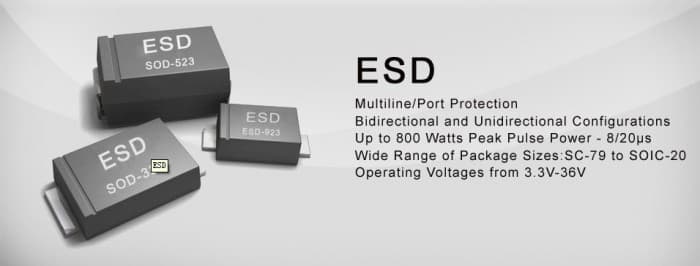

ESD5Z5V-2/TR的参数：

封装：SOD-523

电压：5V

钳位电压：11V

容值：45pF

功率：120W

ESD5Z5V-2/TR的特性：

1、小体积外形尺寸

2、低身高

3、在8x20μs脉冲下峰值功率可达100W

4、低漏电流

5、响应时间通常小于1ns

6、依据人体模型ESD额定值为三级(＞16kV)

7、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)

8、IEC61000-4-4(EFT)40A(5/50ηs)

ESD5Z5V-2/TR的产品应用：

1、手机

2、便携式设备

3、数码相机

4、电源

========================================================================================================

静电保护元件的产品选型***终还是要根据各个客户的具体需求选择适合的ESD型号。在为客户选型和提供产品方案的时候，一定要切记，遵循以下两个原则：

1、Vdrw≥电路上的工作电压

2、根据应用端口，防护等级选择ESD静电二极管，根据传输频率选择电容值，频率越高，器件的容值就要越低，容值太大容易造成信号丢包，因此，一定要根据自身需求选择***适合的ESD。
