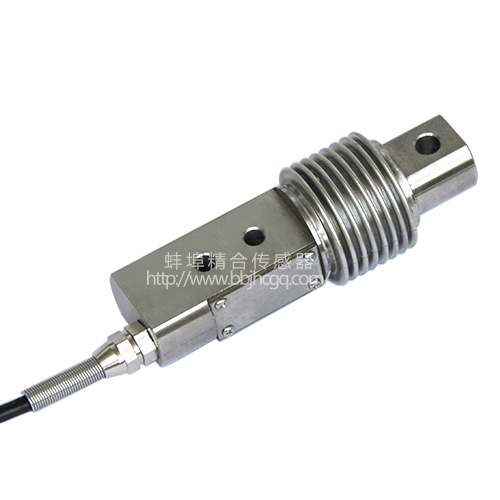

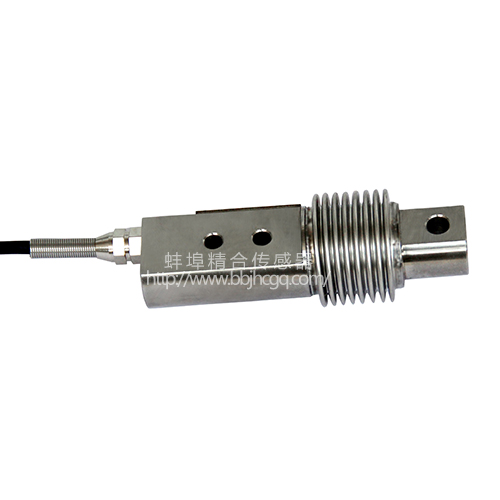

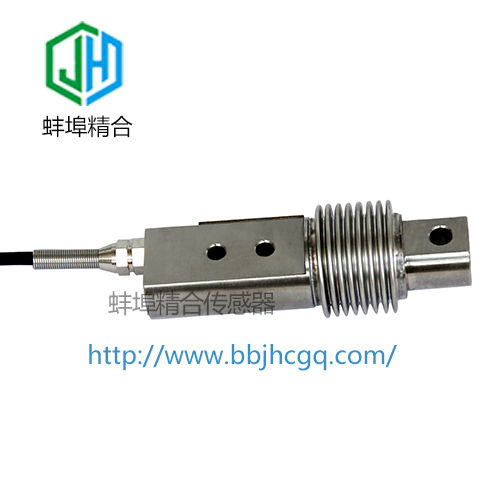

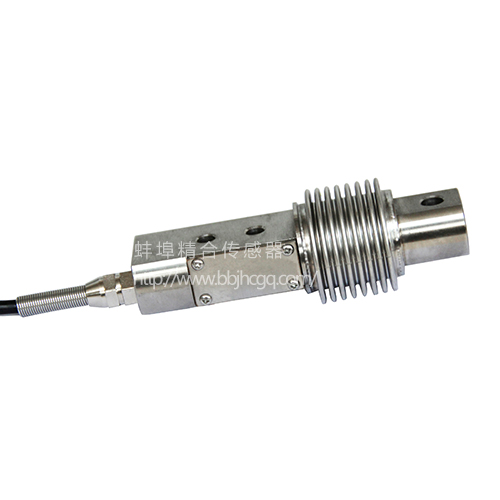

JH-BWG4波纹管传感器
| 采用悬臂剪切结构。波纹管密封、传感器抗疲劳、抗偏载，可承受拉、压两种工作方式。适用于电子秤、皮带秤、料斗秤及其他力值的测量与控制。 |
| 技术参数 |
| 额定载荷 | 5kg～200kg |
| 综合精度 | 0.2％F·S（线性+滞后+重复性） |
| 灵敏度 | 2.0mV/V |
| 蠕变 | ±0.2％F·S/30min |
| 零点输出 | ±1％F·S |
| 零点温度影响 | ±0.2％F·S/10℃ |
| 输出温度影响 | ±0.2％F·S/10℃ |
| 工作温度 | -20℃～+65℃ |
| 输入阻抗 | 380±10Ω |
| 输出阻抗 | 350±3Ω |
| 绝缘电阻 | ≥5000MΩ/100VDC |
| 安全过载 | 150％F·S |
| 供桥电压 | 建议10VDC |
| 材质 | 合金钢或不锈钢 |
| 接线方式 | 输入(+)：红线 输入(-)：黑线 |
| 输出(+)：绿线 输出(-)：白线 |
